2相ハイブリッドステッピングモーターの振動を軽減するにはどうすればよいですか? skysmotor.com

2相ハイブリッドステッピングモーターの振動の問題を解決するには、まず、2 相ハイブリッドステッピングモーターが通常振動する速度範囲を理解する必要があります。以下の図を見てください：

波形から、2相ハイブリッドステッピングモーターは低速域で振動しやすく、特に0～50r/minに集中していることが分かります。この速度範囲は 2 相ハイブリッドステッピングモーターの高トルク範囲であるため、お客様は必然的に振動の問題に遭遇します。

ここでは、技術者を悩ませることが多い振動問題に対する一般的な解決策をいくつか紹介します。

振動を軽減する方法 1: マイクロステッピング技術を備えたステッピングモータードライバーを使用する

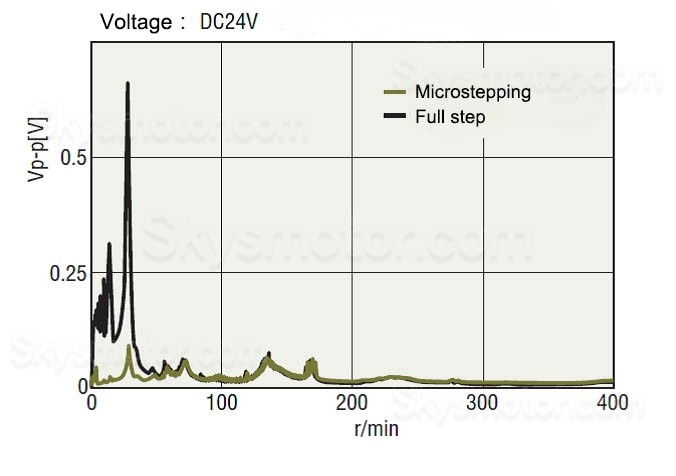

マイクロステッピングドライブ技術を使用してステップ角を電気的に細分化し、モーターの動作をよりスムーズにし、低速領域での段階的な動作をよりスムーズにします。そして、下図のように振動が大幅に改善されました。

振動を軽減する方法2：衝撃吸収パッドを使用する

モーターのフロントエンドカバーに衝撃吸収パッドを取り付けると、振動エネルギーがゴムで吸収され、熱エネルギーに変換され、振動を効果的に抑制できます。

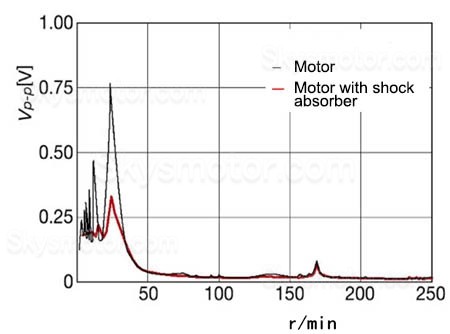

写真は衝撃吸収パッドの有無による効果の比較です

振動を軽減する方法3：減速機を使用する

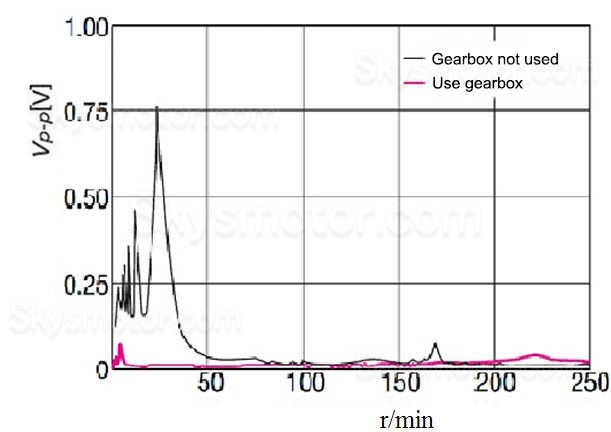

振動が発生しやすい低速域を避けるには、まずモーターの回転数を上げ、その後ギアボックスで減速することで共振域を避け、低速時での振動を抑制する効果が得られます。

skysmotorは、遊星ギアボックス、平行軸ギアボックス、ウォームギアボックスなど、さまざまなタイプの減速機を提供しています。
