通常の負荷ステッピングモータトルク計算 skysmotor.com
ステッピング モーターを選択するときは、まずステッピング モーターの出力電力が負荷に必要な電力よりも大きいことを確保してください。パワーステッピングモーターを選択するときは、まず機械システムの負荷トルクを計算する必要があり、モーターのトルク周波数特性は機械負荷を満たし、信頼性の高い動作を確保するために一定のマージンを持たせることができます。
この記事では、さまざまな一般的な機構の慣性計算方法をまとめます。

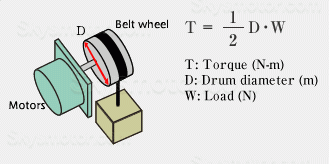

負荷時の負荷トルクを高める
T= 1/2 D • W
T：トルク
D：ドラム径
W:負荷

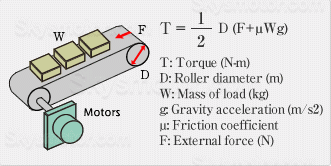

ベルトコンベヤ駆動の負荷トルク
T= 1/2 D (F+μWg)
T：トルク
D：ローター径
W：負荷の質量
μ：摩擦係数
F：外力
g: 重力による加速度

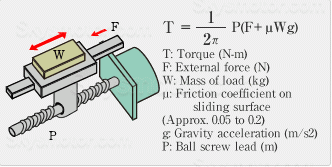

スクリュー駆動の負荷トルク
T= 1/2π D (F+μWg)
T：トルク
F：外力
W：負荷重量
μ：摺動面の摩擦係数（約0.05-0.2）
g : 重力加速度
P：スクリューのリード
