バイポーラステッピングモーターの一般的な配線方法には何種類ありますか？ skysmotor.com
バイポーラ ステッピング モーターの配線方法は、主にモーターのコイル構成と制御要件に応じて決定されます。ここでは、いくつかの一般的な配線方法について詳しく紹介します：

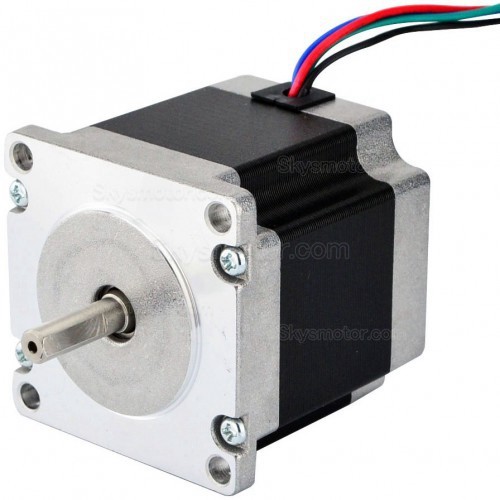

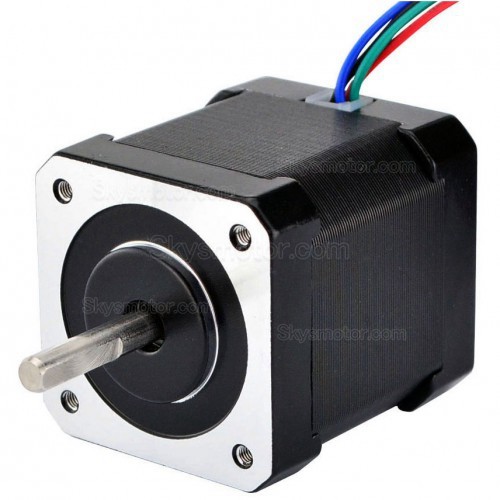

1.四線式接続方法：
4 線式バイポーラ ステッピング モーターは最も一般的な構成で、各相に 2 本の線があり、通常、A+、A-、B+、B-とラベルが付けられます。この構成では、各相の 2 本のワイヤがフルブリッジ ドライバ (H ブリッジとも呼ばれる) に直接接続されます。フルブリッジドライバーは、巻線に電流を正方向または逆方向に流すことにより、モーターの正転および逆転を制御します。一般的な制御方法には、フルステップ制御とハーフステップ制御があります。全ステップ制御とは、一度に 1 つの相だけが通電され、モーターが 1 つの基本ステップを回転させることを意味します。ハーフステップ制御は、２つの相を交互に通電することで、より高精度なステップ制御が可能で、モータは基本ステップの半分で回転します。
2. 六線式接続方法:
6 線バイポーラ ステッピング モーターは 4 線をベースにしており、各相の中央に共通のセンター タップがあり、通常は A、A in、A-、B、B in、B- とマークされています。高速・高トルクを必要としない場合は、センタータップを使用せず、標準的な4線式バイポーラステッピングモーターの配線に従って使用できます。より高いモーター性能が必要な場合は、センタータップを細分化制御などの他の制御方式に使用できます。
3. 八線式接続方法:
8 線式バイポーラ ステッピング モーターは、各相に 4 本の線と 2 つのセンター タップを備え、最大限の柔軟性を提供します。この構成は、さまざまな配線方法で、さまざまな速度とトルクの要件を満たします。たとえば、高速を提供するために直列に接続するか、高トルクを提供するために並列に接続するかを選択できます。標準の 4 線式バイポーラ ステッピング モーターとしても使用できます。
配線方法を選択する際には、考慮すべき重要な要素がいくつかあります:
モーターの性能要件: 速度、トルク、分解能は、配線方法を選択する際に考慮すべき主な性能指標です。
コントローラーの互換性: ドライブやコントローラーが異なれば、サポートされる配線構成や制御方法も異なる場合があります。
アプリケーション特定の要件: さまざまなアプリケーションには、特別な環境要件または操作要件がある場合があります。例えば：スペースの制約や電力の制約など。
経済性と信頼性の考慮事項: 配線と制御方法がより複雑になると、コストと複雑さが増大する可能性がありますが、一部のアプリケーションでは必要になる場合があります。
一般に、バイポーラ ステッピング モーターは、さまざまなアプリケーション シナリオに適応するさまざまな配線および制御方法を提供します。 設計の際、エンジニアは特定のアプリケーション要件と性能指標に基づいて最適な配線方法を選択する必要があります。
