Nema 17 ステッピングモーターとは何ですか? skysmotor.com

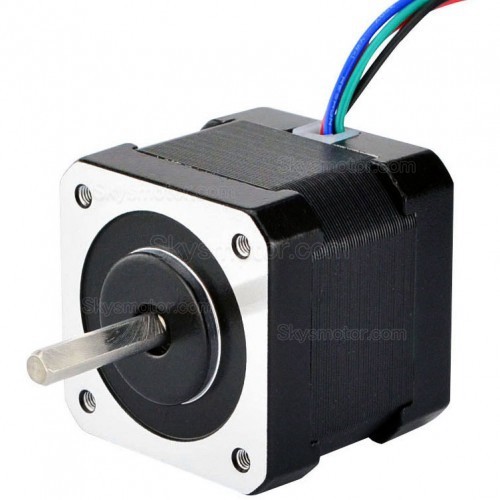

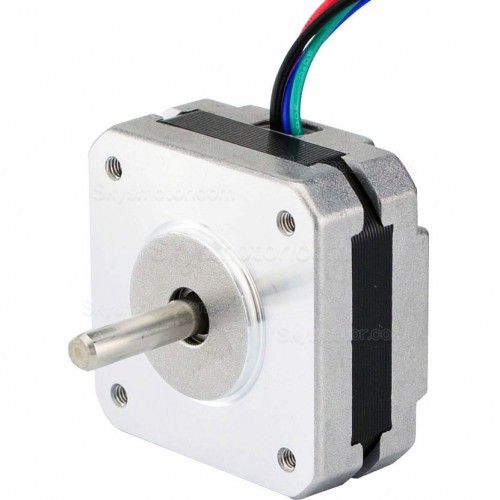

NEMA 17 ステッピングモーターは、精密位置決め、3D プリンター、小型 CNC 工作機械、ロボット、および動きの正確な制御を必要とするその他のアプリケーションで広く使用されているステッピングモーターの一種です。NEMA は全米電気製造業者協会 （National Electrical Manufactures Association） の略称で、ステッピングモーターのサイズと性能の基準を定めています。この規格では、「17」はモーターの前面取り付け面のサイズを指し、約 1.7 インチ x 1.7 インチ (または約 43 mm x 43 mm) です。
ステッピングモーターは、フィードバック デバイスなしで回転角度を正確に制御できる電気モーターです。モーター巻線に流れる電流によって動作を制御し、パルス信号を受信するたびに一定角度回転します。この角度をステップ角といいます。ステップ角のサイズはモーターの設計と製造によって異なります。
NEMA 17 ステッピング モーターには通常、次の特性があります：
寸法: 前述したように、取り付け面のサイズは 1.7 インチ x 1.7 インチです。
ステップ角: 一般的なステップ角には、1.8° (モーターが完全に回転するのに 200 ステップが必要であることを意味します) または 0.9° (400 ステップ/回転) があります。
トルク: NEMA 17 ステッピング モーターは、モーターの仕様と現在の設定に応じて、幅広い最大トルクを提供できます。
電流と電圧: 動作電流と電圧もモデルとメーカーによって異なります。
