2相ステッピングモーターと3相ステッピングモーターの違いについて skysmotor.com
skysmotor.comのモーター製品シリーズは豊富で、さまざまな相数とステップ角から選択できます。各モーターには、さまざまな顧客やさまざまな用途のニーズを満たす独自の利点と特性があります。

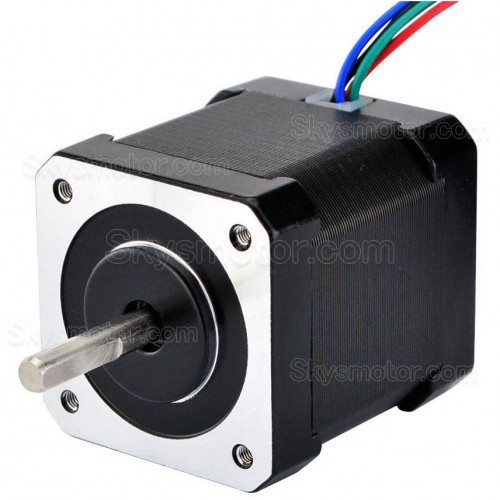

2相 - 1.8°ステップ角
これは市場で最も人気があり、最も需要の高いハイブリッドステッピングモーターであり、幅広い製品があり、さまざまなトルク、速度、精度の要件に応じて選択できます。製品市場の需要と在庫が膨大であるため、関連するサポート 2 相ドライバーは非常に一般的で安価です。
基本的な駆動方法はモーターにフルステップ駆動をさせることで、ドライバーがフル電流を加えてモーター巻線を順番に励磁し、モーターをフルステップモードで動作させます。モーターが異なるパルス周波数で動作すると、異なる音が発生したり、特定の速度で共振が発生したりすることがあります。これらの問題は、ほとんどのアプリケーションでは問題になりません。アプリケーションでこれらの問題が実際に発生した場合は、マイクロステップ駆動によって問題を解決し、モーターの出力トルクをより安定させることもできます。多くの場合、共振速度範囲はドライバーの設計によって簡単に回避できます。
MOONS' が提供する 2 相 0.9° ステッピング モーターと 3 相 1.2° ステッピング モーターは、より高い精度やよりスムーズで静かな動作を必要とするアプリケーションに特に適しています。
2相 - ステップ角0.9°
ステップ角は 1.8° ステッピング モーターの半分しかないため、0.9° ステッピング モーターは分解能が高く、よりスムーズに動作します。0.9°ステッピング モーターのドライバーは、1.8°ステッピング モーターのドライバーとまったく同じです。モーターの回転速度が同じ条件下では、0.9°ステッピング モーターに適用されるパルス周波数は 1.8°ステッピング モーターの 2 倍にする必要があり、これにより、高速セクションでの 0.9°ステッピング モーターの出力トルクが低下します。もちろん、高速セクションを使用しないアプリケーションも多くありますが、必要に応じて駆動電圧を高くすることで高速セクションのトルクを高めることができます。
0.9 ° ステッピング モーターの典型的な用途はセキュリティ カメラであり、0.9°ステッピングモーターにより、カメラはスムーズかつ正確に動作します。手ブレによる画像のぼやけが発生しません。MOONS が提供する射出成形モーター ソリューションは、お客様がカメラ全体の設計の小型化を達成できるだけでなく、射出成形モーターの屋外環境耐性も向上しています。
3 相 - 1.2° ステップ角
三相モーター本来の利点は、トルクリップルが小さく、動作がスムーズであることです。3 相モータードライバーは 2 相モータードライバーとは異なります。三相モーターは二相1.8°モーターに比べ、低速部のトルクが小さくなります。三相モーターは、高性能、静粛性、滑らかで正確な動作を追求する用途に適しています。三相モーターの典型的な用途は舞台照明の分野です。そこでは、パフォーマンスに影響を与えることなく静かに動作しながら、スポットライトが素早く移動する必要があります。
