ステッピングモーターの細分化ドライバーの細分化数は精度を表すことができますか? skysmotor.com
ステッピングモーターサブディビジョンドライバーの細分数は精度を直接表すものではありません。細分数は主に、ステッピング モーターの各ステップ角が何マイクロステップに分割されるかを示します。一方、精度は、ステッピング モーターが到達する実際の位置と目的の位置との間の誤差を指します。
サブディビジョンの数が増えると、ステッピング モーターの分解能と滑らかさが向上し、モーターが位置と動きをより細かく制御できるようになります。細分化ドライバーにより、ステッピング モーターの各ステップ角をさらに小さな角度に細分化できるため、ステッピング モーターの位置分解能が向上します。
ただし、ステッピング モーターの精度は分割数だけでなく、モーター自体の機械的精度、ドライバーの安定性、外部負荷、環境要因などの他の要因にも影響されます。これらの要因により、ステッピング モーターの実際の動作に位置誤差や不安定性が生じる可能性があります。
ステッピング モーター システムの精度を向上させるには、適切なサブディビジョンの数の選択に加えて、最適化の他の側面も考慮する必要があります。たとえば、高精度のステッピング モーター、安定した信頼性の高いドライバー、適切な制御アルゴリズム、適切な機械設計を選択します。
したがって、細分数はステッピング モーターの分解能と滑らかさを向上させることができますが、ステッピング モーター システムの精度を完全に表すものではありません。実際のアプリケーションでは、必要な精度要件を達成するには、複数の要素を考慮する必要があります。
ステッピングモーターシステムの精度に関しては、さらに考慮すべき点がいくつかあります。
機械式伝達システム：ステッピング モーターは、より大きな出力と変位を達成するために、機械伝達システム (親ネジ、ギアなど) と組み合わせて使用されることがよくあります。機械式トランスミッション システムの精度、クリアランス、剛性は、システム全体の精度にとって非常に重要です。高精度の伝送システムにより、伝送エラーとリターンエラーが減少し、ステッピングモーターシステムの精度が向上します。

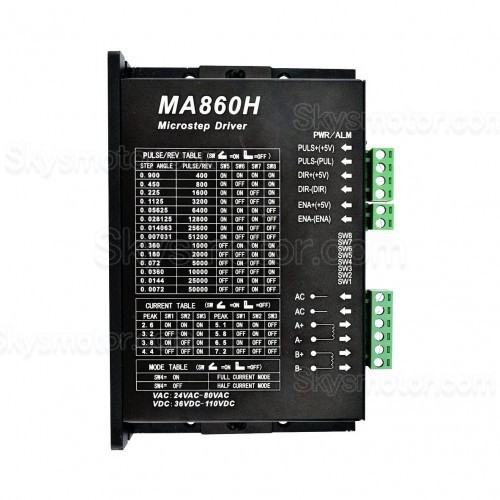

ドライバー性能: ステッピング モータードライバーは、モーターの相電流とマイクロステッピング細分を制御します。高性能ドライバーは、より正確な電流制御とマイクロステッピングを提供し、その結果、より高い位置精度とスムーズな動作を実現します。ドライバーの耐干渉能力、安定性、応答速度もシステムの精度に影響します。
制御アルゴリズム: ステッピング モーターシステムの制御アルゴリズムも精度に影響します。適切な制御アルゴリズムにより、モーターの非線形特性が補正され、振動や共振現象が軽減され、より正確な位置制御が可能になります。閉ループ制御やセンサーフィードバックなどの高度な制御アルゴリズムにより、システムの精度と安定性がさらに向上します。
外部負荷と環境要因: ステッピングモーターは通常、慣性負荷、摩擦、慣性力などの実際の用途ではさまざまな外部負荷を負います。これらの要因はモーターの動きを妨げたり影響を与えたりするため、システムの精度に影響を与えます。さらに、温度、湿度、振動などの環境要因もステッピング モーター システムの精度に影響を与える可能性があります。
要約すると、ステッピング モーターシステムの精度は、複数の要素を総合的に考慮する必要がある複雑な問題です。ステッピングモーターシステムを設計・適用する際には、機械伝達、ドライバーの性能、制御アルゴリズム、外部負荷や環境要因などを総合的に考慮し、必要な精度要件を達成するために適切な最適化やデバッグを行う必要があります。
