ステッピングモータードライバーの選択ポイントについて skysmotor.com
ステッピングモーターの速度はパルス信号の周波数に比例し、ステッピングパルス信号の周波数を操作してモーターの速度を正確に調整できます。ステップパルスの数を制御することで、モーターを正確に位置付けできます。したがって、一般的なステッピングモータードライバー制御システムは、主に次の3つの部分で構成されます。
1、ステップコントローラー：マンマシンインターフェース、モーションプランニング、I/O制御。
2、ドライバー：パルス分布、電流拡張。
3、ステッピングモーター：負荷を駆動します。

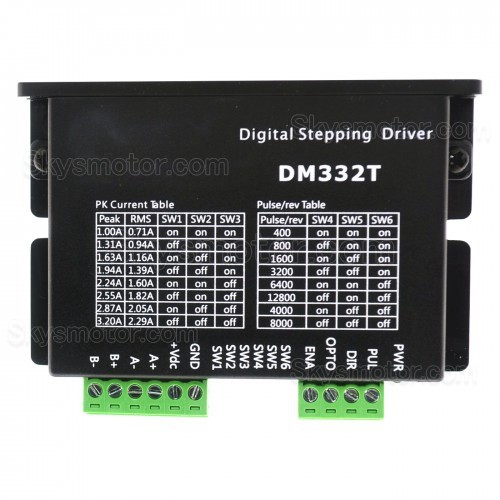

Nema 17, 23ステッピングモータ用デジタルステッピングドライバ1.0-3.2A 10-30VDC
ステッピングモータードライバーのモデルの選び方は？
ドライバーのサブディビジョン：ステッピングモータードライバーの動作モードには、フルステップ、ハーフステップ、サブディビジョンがあります。主な違いは、モーターコイル電流の制御精度にあります。一般に、ステッピングモーターは低周波振動の特性を持っており、細分化することでモーターの低速運転の安定性を向上させることができます。
ドライバの供給電圧：ドライバーの入力電圧のバンプは、モーターの高速機能を決定します。電源電圧が高いほど、モーターが高速のときのトルクが大きくなり、高速ステップロスを防ぐことができます。ただし、電圧が高すぎると、ドライバーの過電圧維持が発生し、モーターが発熱し、ドライバーが損傷する可能性があります。高圧下で作業する場合、低速でのモーターの振動が大きくなります。

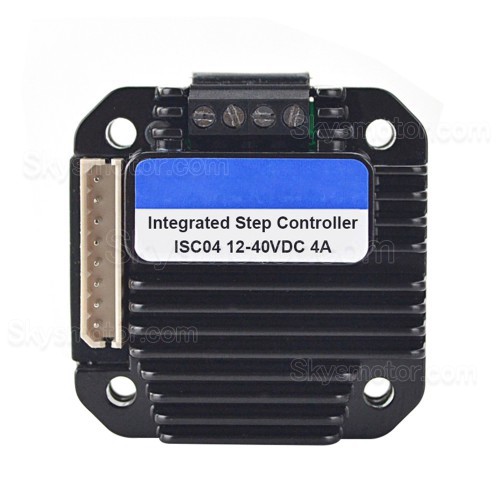

NEMA 17,23,24集積式ステッピングモータ用ドライバ1.5-4A 12-40VDC
ドライバーの電流：電流はドライバーの運転能力を判断するための基礎となりますが、一般的にドライバーの最大定格電流はモーターの定格電流を超えることはできません。ドライバーの出力電流設定がモーターのトルクを決定します。電流設定値が大きいほどモーターの出力トルクは大きくなりますが、電流設定が大きすぎると、モーターとドライバーの発熱も深刻になります。一般的な設定方法はステッピングモーターの定格電流値を基準にしていますが、実際の使用に最適な値はこれに基づいて調整する必要があります。
