ステッピングモーターをステッピングモータードライバーに接続する時のいくつかの注意事項について skysmotor.com

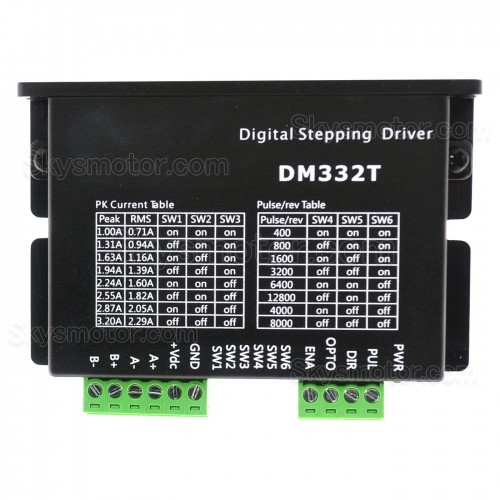

最初の警告：ステッピングモーターをドライバーに接続するときは、モーターの電源がオフになっていることを確認してください。ドライバーの電源がオンになっている間は、モーターを切断できません。Shenli モーターは、モーターのリード線をアースまたは電源に接続しないことをお勧めします。

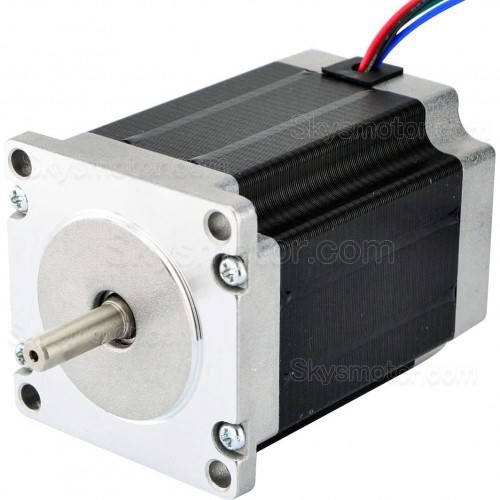

4線式モーターは1つの方法にしか接続できません。6線式モーターは、直列、センタータップの2つの方法で接続できます。直列モードでは、モーターは低速でより多くのトルクで動作しますが、センタータップほど速く動作することはできません。直列で動作する場合、モーターは過熱を避けるためにセンタータップ電流の30％未満で動作する必要があります。
8本のワイヤーモーターは2つの方法で接続できます：直列、並列。直列接続は、低速ではトルクが大きく、高速ではトルクが小さくなります。直列で動作する場合、モーターは過熱を避けるために並列モード電流の50％で動作する必要があります。
一般に、ステッピングモーターは開ループ制御を実現できます。つまり、ステッピングモーターの角度と速度の制御は、フィードバック信号は必要なしで、ドライバーの信号入力端子に入力されるパルスの数と周波数によって実現できます。ただし、ステッピングモーターは同方向に長時間運転する場合の使用に適さず、焼損しやすいため、使用しても、通常、頻繁に短距離の動きを実行することをお勧めします。
