リニアステッピングモーターの基本原理 skysmotor.com
リニアステッピングモーターは、ステーターによって生成されたパルス電磁場と相互作用する磁気ローターコアによって回転し、リニアステッピングモーターは、モーター内部で回転運動を直線運動に変換します。

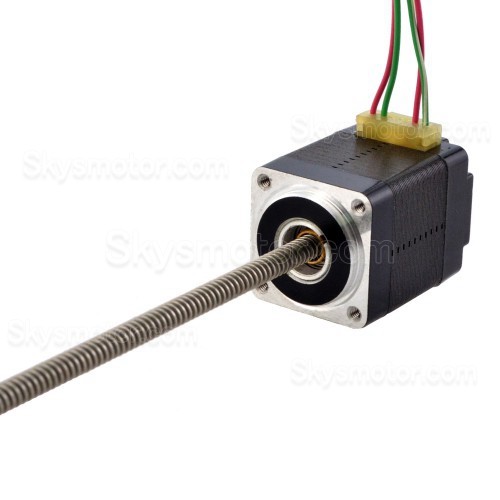

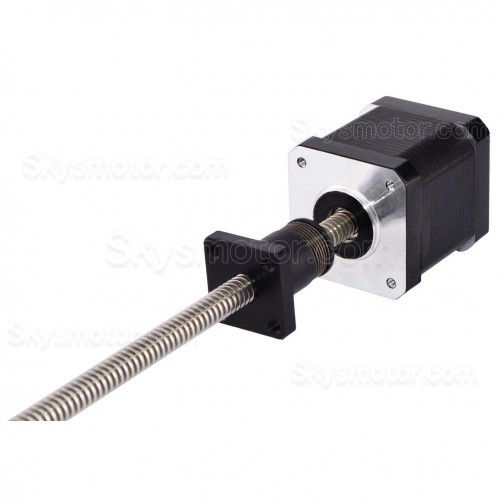

リニアステッピングモーターの基本原理は、ネジロッドとナットが噛み合い、ネジロッドとナットが相対的に回転するのを防ぐために何らかの方法が使用されており、それによってネジロッドが軸方向に移動します。一般的に、この変換を達成するには、現時点では 2 つの方法があります。1 つ目は、雌ネジを備えたローターをモーターに組み込み、ローターの雌ネジがネジロッドと噛み合って直線運動を実現する方法です。2つ目は、ネジロッドをモーターの出力軸として使用し、モーターの外側で外部駆動ナットがネジロッドと噛み合うことで直線運動を実現する方法です。その結果、設計が大幅に簡素化され、多くのアプリケーションで外部の機械的リンケージを設置することなく、リニア ステッピング モーターを直接使用して正確な直線運動を実現できます。
単方向リニアステッピング モーターだけでなく、双方向リニアステッピング モーターもあります。双方向リニアステッピングモーターは、電気パルス信号を角変位に変換してローターの回転を制御するマイクロモーターです。自動制御装置の作動エレメントとしています。双方向リニアステッピングモーターはパルス信号が入力されるたびに1ステップ前進するため、パルスモーターとも呼ばれます。双方向リニアステッピングモーターは、プリンター、プロッター、ディスクなどの機器のほか、デジタルコンピューターの周辺機器に主に使用されています。
双方向リニアステッピングモーターの駆動電源は、可変周波数パルス信号源、パルス分配器、パルス増幅器で構成され、モーター巻線にパルス電流を供給します。双方向リニアステッピングモーターの動作性能は、モーターと駆動電源間の良好な連携に依存します。
リニアステッピングモーターは、製造、精密校正、精密流体測定、精密位置移動などを含む多くの高精度分野で広く使用されています。
