NEMA 23 エクスターナルリニアステッピングモータ 23E30S4004BVL5-200RS 1.8Nm ねじリード 5mm(0.1969") 長さ 200mm

NEMA 23 エクスターナルリニアステッピングモータ 23E30S4004BVL5-200RS 1.8Nm ねじリード 5mm(0.1969") 長さ 200mm

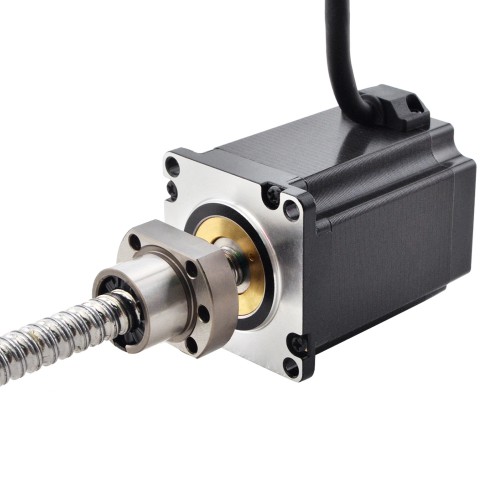

このモデルは、本体長さ 75mm、ステップ角 1.8 度、定格電流 4A の Nema 23 ボールネジ リニア ステッピング モーターです。直径12mm(0.4724インチ)、長さ200mm(7.8740インチ)のボールネジとスチール製ネジナットが統合されており、直線移動は1回転あたり5mm(0.1969インチ)です。高性能、長寿命、低騒音、高効率という特徴があります。

電気仕様

製造業者部品番号: 23E30S4004BVL5-200RS

モータータイプ: External (Ball Screw)

ステップ角 : 1.8°

保持トルク: 1.8Nm(254.90oz.in)

定格電流/フェーズ: 4A

フェーズ抵抗: 0.9ohms

インダクタンス: 4.5mH±20%(1KHz)

精度等級: C7

物理仕様

フレームサイズ: 57 x 57mm

ボディの長さ: 75mm

リードスクリュー長さ: 200mm(7.8740")

リードスクリュー径: Φ12mm(0.4724")

分解能: 0.025mm(0.0009843")

ねじリード: 5mm(0.1969")

リードの数 : 4

リード長: 500mm

接続

リソース

• 23E30S4004BVL5-200RS_Full_Datasheet.pdf
• 23E30S4004BVL5-200RS_Thrust_Force_Curve.pdf
• 23E30S4004BVL5-200RS.STEP

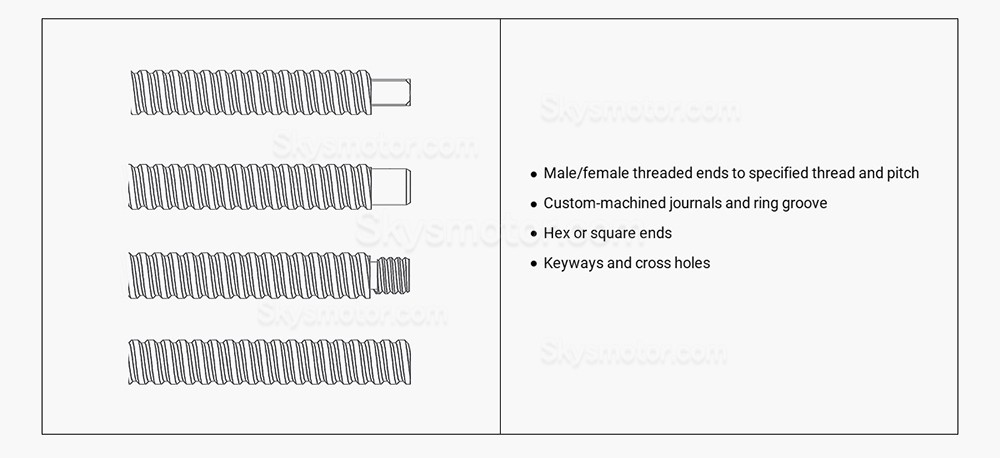

リードスクリューの端部加工

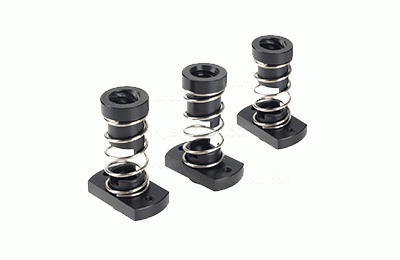

バックラッシュ防止ナット

SKYSMOTOR は、外部リードスクリューリニアアクチュエータ (サイズ 34 を除く) およびノンキャプティブリードスクリューリニアアクチュエータ (サイズ 24 および 34 を除く) 用のバックラッシュ防止ナットを提供します。

数百万回のサイクル後、親ねじと SKYSMOTOR 標準プラスチックナットの間に公称バックラッシュが生じるはずです。SKYSMOTOR は数百万サイクルを保証しますが、物理的なバックラッシュが増加する可能性があります。バックラッシュを軽減または解消するために、SKYSMOTOR はバックラッシュ防止ナットのバネ圧力構造を提供します。

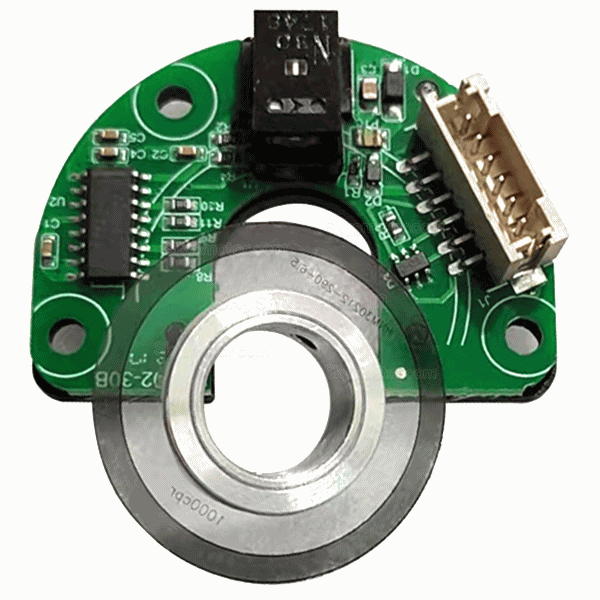

エンコーダ

アプリケーション要件に応じて、インデックス出力または非インデックスタイプのエンコーダ、およびシングルエンドまたは差動出力のスルー出力方式を簡単に選択できます。

また、さまざまな解像度を自由に選択でき、簡単かつ正確な位置決めが可能です。

SKYSMOTOR の標準エンコーダはすべて光学式でインクリメンタルです。エンコーダを選択するときは、オプション、特にサイズ、解像度、インデックス、出力方法を慎重に確認してください。

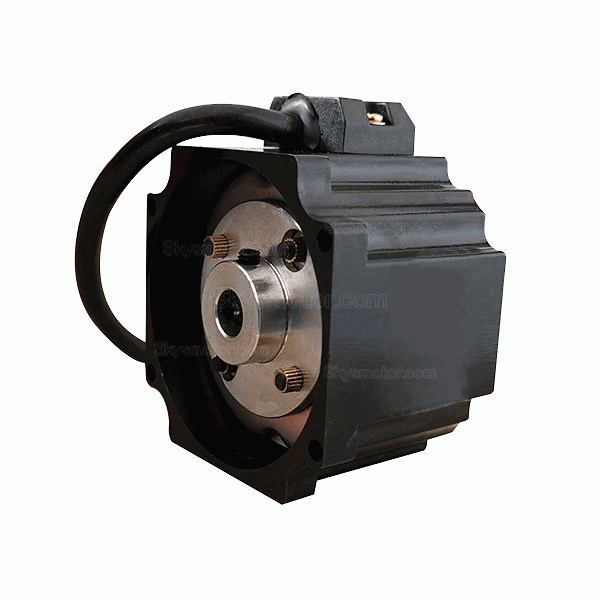

ブレーキ

特に垂直用途や突然の電源オフ状態からモーターを保持する場合、NEMA14、17、23、24、および 34 サイズ用の SKYSMOTOR 標準電源オフ ブレーキは、お客様の不安を軽減するのに役立ちます。

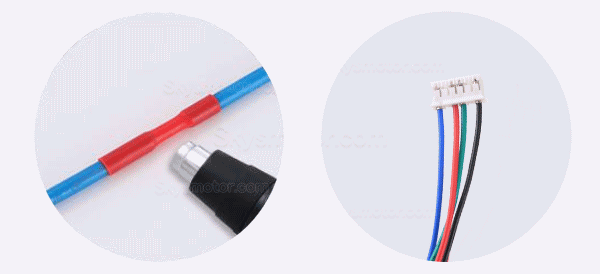

配線、ケーブルおよびコネクタ

フライングワイヤリード、またはコネクタ

曲がったリード線

熱収縮チューブまたは熱膨張チューブ

ケーブルハウジング

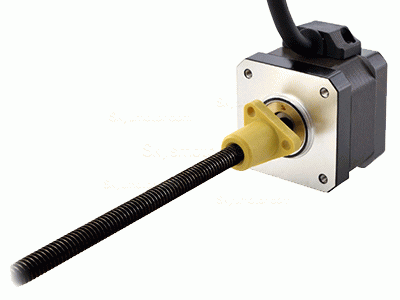

テフロンコーティングねじ

お客様のアプリケーションでグリースレスのネジとナットの組み合わせが必要な場合、SKYSMOTOR はステッピング リニア アクチュエータのテフロン コーティング親ネジを提供します。

テフロンコーティングされたリードスクリューステッパーリニアアクチュエータは、従来のSUSリードスクリューに比べて寿命が長く、より優れた推力発生が可能です。

テフロン コーティングは、SKYSMOTOR の親ネジ オプションの全範囲と、外部、非キャプティブ、キャプティブなどのすべてのタイプのリニア アクチュエータに適用できます。

また、バックラッシュ防止ナットとテフロンコーティングネジの組み合わせも可能です。
