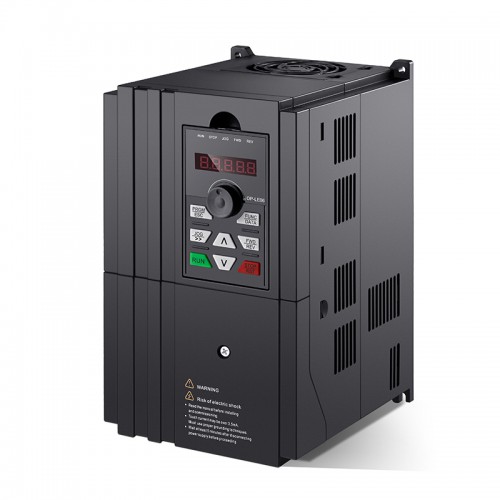

BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-5R5P-4 5HP/7.5HP 3.7/5.5KW 8.5/13A 三相 380V
このVFDはG:5HP(3.7Kw)/P:7.5HP(5.5Kw)の2種類のパワーと三相380Vの入力電圧を備えています。BD600 シリーズは、高性能ベクトル制御可変周波数ドライブ (VFD) で、金属加工、CNC工作機械、伸線機、ボイラーブロワー、誘引送風機、炭鉱地下排気ファン、都市土木、カウンターサイクロン、遠心ファン、循環水ポンプ、補給水ポンプ、油田注水ポンプ、 油移送ポンプ、音楽噴水、製紙設備、化学工業、製薬工業、繊維工業などの用途に広く使用されています。
主な仕様
入力電圧: 三相 380VAC±15%
入力周波数: 47～63Hz
入力電流: G: 10.5A/P: 14.6A
入力力率: ≥95%
パワー: G: 5HP(3.7Kw)/P: 7.5HP(5.5Kw)
出力電流: G: 8.5A/P: 13A
リソース
- 完全なユーザーマニュアル:BD600_Series_Inverter_User_Manual.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 可変周波数ドライブ仕様 | |
|---|---|
| 入力電圧 | 3PH 380VAC |
| 入力周波数 | 47 - 63Hz |
| 入力電流 | 10.5A(3PH) |
| パワー | 5HP / 3.7KW |
| 出力電流 | 8.5A |
| 制御モード | V/F制御、非PGベクトル制御(SVC)、PGベクトル制御(FVC) |
| 始動トルク | Gタイプ: 0.5Hz/150%(SVC)、0Hz/180%(FVC) Pタイプ: 0.5Hz/100% |
| 周波数分解能 | 0.01Hz(デジタル設定); 最大周波数×0.025%(アナログ設定) |
| 振動 | 20Hz以下で 9.8m/s(1G)、20Hz以上で 5.88m/s(0.6G) |
| 保管環境 | ≤1000M、屋内(腐食性ガス、液体のないこと) |
| 保管温度 | -20℃～60℃ |
| 入力力率 | ≥95% |
| V/Fコントロール | ライン、複数点、スクエア V/F カーブ、V/F 分離 |
| 動作コマンドモード | キーパッド制御、ターミナル制御、シリアル通信制御 |
| 周波数基準源 | デジタル、アナログ、パルス周波数、シリアル通信、多段速、簡易PLC、PID マルチモードの組み合わせ、異なるモードの切り替えが可能 |
| 過負荷容量 | G タイプ: 150% 定格電流 60 秒、180% 定格電流 3 秒。 Pタイプ：定格電流120% 60秒、定格電流150% 3秒 |
| 速度調整範囲 | 1:100(SVC), 1:1000(FVC) |
| 速度制御精度 | ±0.5%(SVC), ±0.02%(FVC) |
| キャリア周波数 | 0.5~16.0kHz; 負荷特性に応じてキャリア周波数を自動的に調整します |
| トルクブースト | 自動トルクブースト; 手動トルクブースト 0.1~30% |
| 加減速モード | ライン/S字カーブ、4種類の加減速時間 0.0~6500.0sの範囲 |
| DCブレーキ | DCブレーキの起動・停止をサポート |
| ジョギング制御 | 0.0Hz~50.00Hz(ジョグ周波数範囲); 0～6500.0s(ジョグ加減速時間) |
| 簡単PLC＆多段速運転 | PLCまたは制御端子内蔵、16段階速度設定可能 |
| 内蔵PID | 内蔵のPID制御により、プロセスパラメータ(圧力、温度、流量など)の閉ループ制御を簡単に実現できます。 |
| 自動電圧調整(AVR) | 電力網の電圧が変化した場合でも、出力電圧を自動的に一定に維持します。 |
| 共通DCバス | 複数のインバータで共通のDCバスを使用可能(共通DCバス機能) |
| トラバースコントロール | 複数三角パルス周波数制御(トラバースコントロール機能) |
| 固定長制御 | 長さ制御の設定 |
| タイミング制御 | 0~6500分(設定時間範囲) |
| 入力端子 | a. 高速パルス入力をサポート、b. 1 アナログ電圧入力 0 ~ 10VDC、c. 2 電圧入力 0~10VDC または電流入力 0~20mA |
| 出力端子 | a. 1 オープンコレクタ出力、1 つの高速パルス出力に拡張可能、b. 2 リレー出力、c. 2 アナログ出力: 電圧出力 0 ~ 10VDC または電流出力 0 ~ 20mA |
| 保護クラス | IP20 |
| 湿度と温度 | 90%RH以下(結露なきこと)、-10℃~40℃。周囲温度が40℃を超えるとインバータの定格が低下します |
| 冷却モード | 強制空冷 |
-
