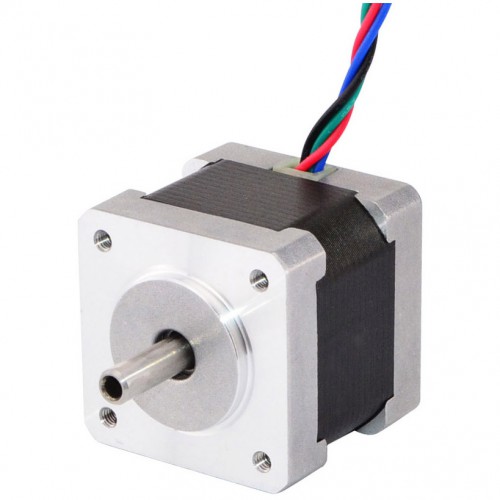

中空軸を備えたバイポーラNema 14ステッピングモーターです。 外径5mm、内径3mmのシャフトです。4本ワイヤーがあり、各相は5.4Vで0.8A、保持トルクは18Ncm（25.5oz.in）です。
電気仕様
- 製造業者部品番号: 14HS13-0804SH
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 18Ncm(25.5oz.in)
- 定格電流/フェーズ: 0.8A
- 電圧: 5.4V
- 電気抵抗: 6.8ohms
- インダクタンス: 10mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 35 x 35mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 34mm
- 軸形状: 中空
- Shaft OD: Φ5mm
- Shaft ID: Φ3mm
- 軸長: 15mm
- リードの数: 4
- リード長: 400mm
- 重量: 190g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
- 商品ラベル
- 0.8Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
