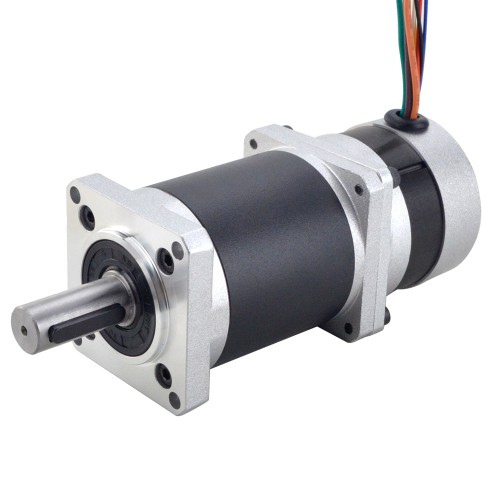

ギヤードブラシレス DC モーター 57BLR50-24-01-HG100 24V 84W 100:1 精密遊星ギアボックス
電気仕様
製造業者部品番号: 57BLR50-24-01-HG100
フェーズ: 3
極: 4
定格電圧: 24V
定格速度: 3500±10%RPM
定格トルク: 0.23Nm(32.57oz.in)
定格電流: 5±10%A
定格出力: 84W
絶縁クラス: Class B
絶縁抵抗: 最小 100MΩ @500VDC
絶縁耐力試験: AC500V 1分間
物理仕様
フレームサイズ: Φ57mm
ボディの長さ: 49.1mm
ギヤボックス長さ: 61.65mm
軸径: Φ14mm
フロントシャフトの長さ: 34mm
キー溝長さ: 25mm
リードの数 : 8
リード長: 300mm
ベアリングの種類: NMB ボールベアリング , C3
重量: 1.43kg
ギアボックス仕様
ギヤボックスタイプ: 遊星
ギア比: 100 : 1
効率: 65%
無負荷時のバックラッシュ: <=2.4 度
最大 許容トルク: 25Nm(3541oz.in)
モーメント許容トルク: 50Nm(7082oz.in)
最大ラジアル荷重: 250N
絶縁クラス: B
騒音: <=50 dB
周囲温度: 0 - 50℃
接続
U | V | W | +5V | GND | A | B | C |
ORG | GRN | BRW | RED | BLK | YEL | WHT | BLU |
リソース
- 完全なデータシート:57BLR50-24-01-HG100.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
定格電流(A) | 5 |
相数 | 3 |
定格電力(W) | 84 |
定格トルク(Nm) | 0.23 |
定格電圧(V) | 24 |
物理仕様 | |
ボディー長さ(mm) | 49.1 |
フランジサイズ(mm) | Round 57 |
シャフト直径(mm) | 14 |
轴长(mm) | 25 |
ギア比 | 100 |
バックラッシュ(無負荷) | <=0.8度 |
製品タイプ | BLDCモーター |
IP等級 | 20 |
