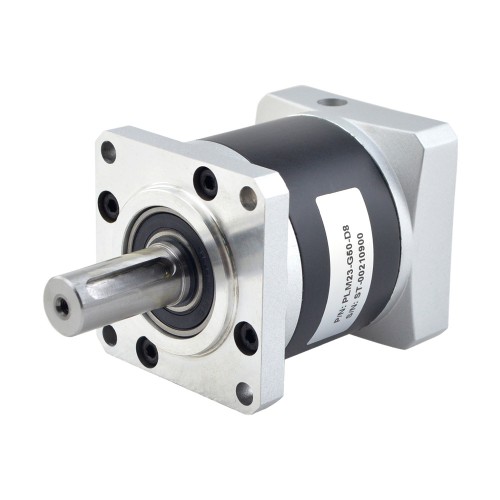

PLEシリーズ遊星ギアボックス PLM23-G50-D8 ギア比50:1 バックラッシュ50分 (8mmシャフトNema23ステッピングモーター用)
この高精度遊星ギアボックスは PLM シリーズ ギアボックスに属し、ギア比 50:1、最大 50arc-min バックラッシュを備えています。PLE シリーズのスチールギヤとは異なり、PLM シリーズのギヤは粉末冶金で作られています。これは、高い精度を必要とするが低コストを必要とするアプリケーションに最適です。
このインライン遊星ギアボックスには、Nema 23 ステッピング モーター、ブラシレス DC モーター、およびブラシ付き DC モーターの標準直径 8 mm 短シャフトに適合する入力シャフト カップリングが内蔵されています。
適合するモーターの 1 つは 23HS30-2904S です。他のモーターについては、モーター シャフトをカスタマイズするために当社のカスタマーサービスにお問い合わせください。
ギアボックス仕様
製造業者部品番号: PLM23-G50-D8
ギヤボックスタイプ: 遊星
ギア比: 50: 1
効率: 90%
無負荷時のバックラッシュ: <=50arcmin
最大 許容トルク: 20Nm(177.01lb-in)
騒音: <=60dB
防水定格: IP54
寿命: 20000h
物理仕様
フレームサイズ: 57 x 57mm
ギヤボックス長さ: 68mm
出力軸タイプ: キーウェイ
出力軸径: Φ14mm
出力軸の長さ: 34mm
入力軸径: Φ8mm
入力軸の長さ: 13.5mm
リソース
- ギアボックス データシート: PLM23-G50-D8.pdf
- PLM23-G50-D8.STEP
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 物理仕様 | |
|---|---|
| フランジサイズ(mm) | 57 x 57 |
| 重量(g) | 890 |
| ギアボックスの長さ(mm) | 68 |
| 入力軸径(mm) | 8 |
| 入力軸長(mm) | 13.5 |
| 出力軸径(mm) | 14 |
| 出力軸長(mm) | 34 |
| 適用するモーター | Nema 23 |
| ギアボックスタイプ | PLM シリーズ |
| ギア比 | 50 |
| バックラッシュ(無負荷) | <=50分 |
| 製品タイプ | ギアボックス |
| 出力軸タイプ | キー溝シャフト |
-
