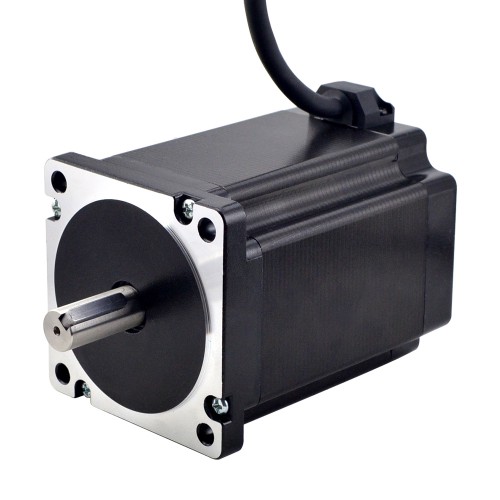

Sシリーズ 34バイポーラステッピングモーター 34HS46-6004S1 8.5Nm 14mmキー溝シャフト 1mケーブル
電気仕様
製造業者部品番号: 34HS46-6004S1
相数: 2
ステップ角: 1.8 度
保持トルク: 8.5Nm(1203.94oz.in)
定格電流/フェーズ: 6.0 A
フェーズ抵抗: 0.7 ohms± 10%
インダクタンス: 5.8 mH ± 20%(1KHz)
物理仕様
フレームサイズ: 86 x 86 mm
ボディの長さ: 118 mm
軸径: Φ14 mm
フロントシャフトの長さ: 32 mm
キー溝軸長さ: 25 mm
リードの数 : 4
リード長: 1000 mm
重量: 5.5kg
接続
A+ | A- | B+ | B- |
BLK | GRN | RED | BLU |
リソース
- 完全なデータシート:34HS46-6004S1.pdf
- 34HS46-6004S1.STEP
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
- Motor Shaft
- Cable
- Connector
- Encoder
- Brake
- Gearbox
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
保持トルク(Ncm) | 850 |
保持トルク(oz.in) | 1203.94 |
インダクタンス(mH) | 5.8 |
電気抵抗(ohm) | 0.7 |
定格電流(A) | 6.0 |
ステップ角(°) | 1.8 |
物理仕様 | |
ボディー長さ(mm) | 110 |
フランジサイズ(mm) | Nema 34 (86 x 86) |
リード長(mm) | 1000 |
リード数 | 4 |
シャフト直径(mm) | 14 |
轴长(mm) | 32 |
シングルシャフト/デュアルシャフト | 単軸 |
重量(g) | 4000 |
出力軸タイプ | キー溝 |
IP等級 | 40 |
