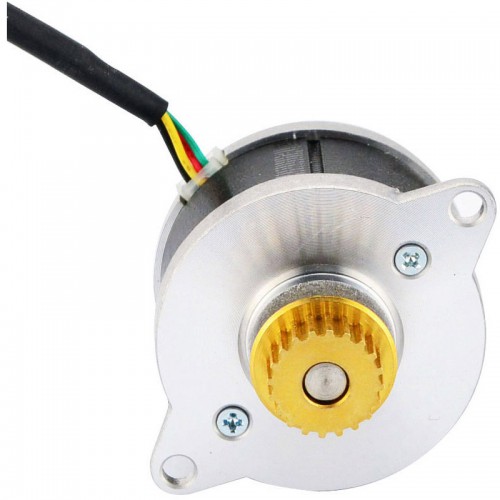

このカスタムラウンドハイブリッドバイポーラNema 14ステッピングモーターのステップ角は0.9degで、サイズはΦ36x21.5mmです。 4本の線を持ち、各相は3.83Vで0.43Aを引き、保持トルクは9.5Ncm（13.5oz.in）です。 20本の歯MXLプーリーが用意されており、カメラとモニターに最適です。
電気仕様
- 製造業者部品番号: 14HR09-0434S-C1
- モータータイプ: バイポーラステッパー
- ステップ角: 0.9 deg
- 保持トルク: 9.5Ncm (13.5oz.in)
- 定格電流/フェーズ: 0.425A
- 電圧: 3.83V
- 電気抵抗: 9.0 ohms
- インダクタンス: 5.0mH ± 20%(1KHz)
物理仕様
- フレームサイズ: Φ36mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 21.5mm
- 軸形状: "O"
- 軸径: Φ5mm
- 軸長: 11.7mm
- Pulley Profile: MXL
- Number of Teeth: 20
- Pully Pitch: 2.032mm
- Pitch Diameter: Φ12.94
- Addendum Circle Diameter: Φ12.43
- Pully Material : H59 Brass
- リードの数: 4 with connector PH-4
- リード長: 120mm
- 重量: 130g
接続
| A+ | A- | B+ | B- |
| ブラック | グリーン | レッド | ブルー |
リソース
- 完全なデータシート: 14HR09-0434S-C1.pdf
- 商品ラベル
- 0.9度ステッピングモーター ,
- 0.43Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
