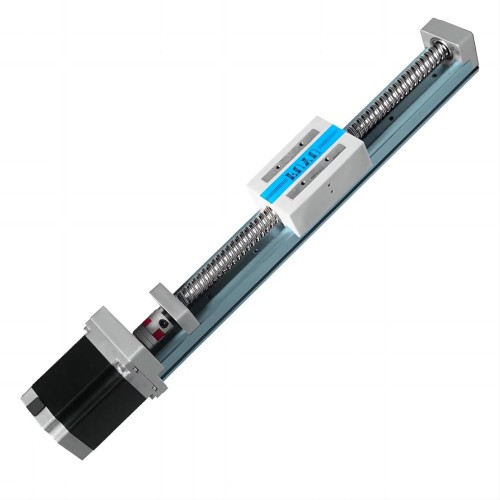

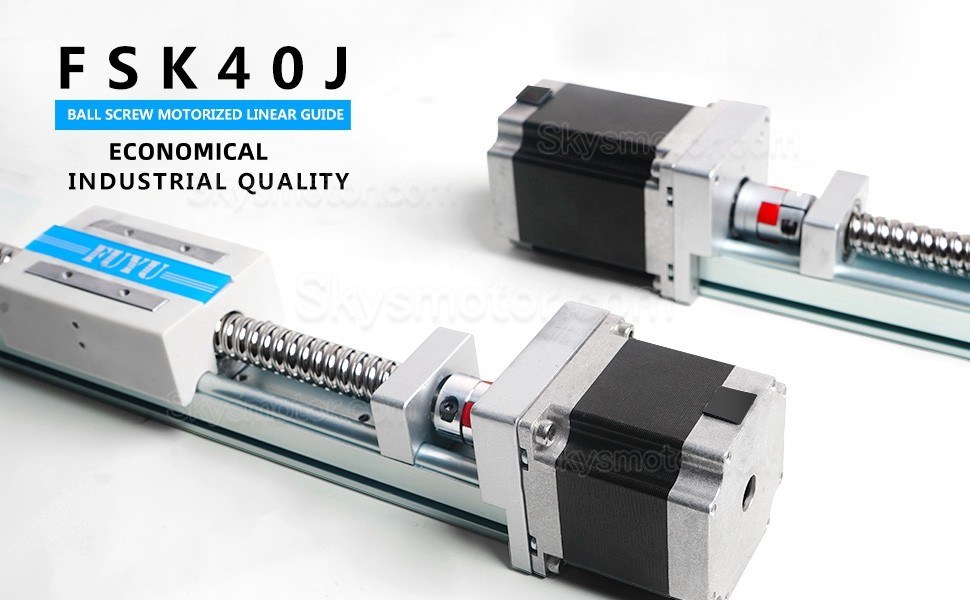

リニア ガイド ボールネジアクチュエータ FSK40J 50-1000mm Nema 23ステッピングモーター付き

リニア ガイド ボールネジアクチュエータ FSK40J 50-1000mm Nema 23ステッピングモーター付き

特徴:

このリニアガイド製品は、200 日間の設計開発と 100 日間の実験テストを経て完成しました。耐腐食性と防錆性を備えています。

新素材を組み込んだリニアガイド、G1610 ボールねじを採用し、有効行程が長く、1000mm に達し、繰り返し位置精度は ±0.02mm です。

より小型、より薄く、より強力。リニアガイドの最高位置は 47mm です。狭いスペースのアプリケーションに最適です。水平方向の耐荷重: 20kg、水平方向の全荷重速度: 200mm/s。

リニアガイドを逆さまに組み立てても問題ありません。反転荷重 10KG をサポートし、特殊なアプリケーション シナリオのニーズを満たします。スライドシートとベースは M5 ネジ穴でアップグレードされ、取り付けが簡単になり、ロック強度が向上します。

リニアモジュール 特別製 nema 23 ステッピングモーター。最大速度1200r/min、低騒音、空負荷<65dB、低周波ノイズを備えています。

仕様:

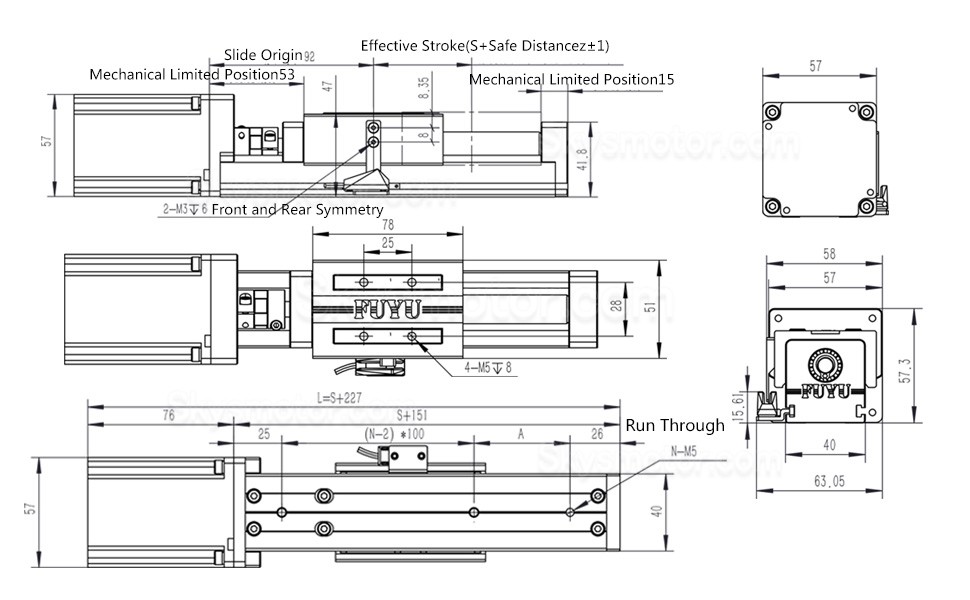

FSK40j リニアガイドの寸法と性能

デフォルト ステッピング モーター Nema 23

リニア ボール スクリュー モデル: G1610

リニアガイドの位置精度: ±0.02mm

有効ストローク: 50-1000mm

リニアガイドの全長:ストローク+227mm

Nema 23 モーター パラメーター

ステップ角度:1.8°

モーター フランジ サイズ: 57mm

モーター長さ: 56mm

保持トルク: 0.95 N.m

電流: 2.0A

耐摩耗性と耐久性に優れた構造:

最大水平荷重容量:20kg/44.09Ib

最大垂直荷重容量:10kg/22.05lb

最大サイドマウント荷重容量:5kg/11.02lb

最大反転マウント荷重容量:10kg/22.05lb

最大水平速度:200mm/s(7.87 inch/s)

最大垂直速度:100mm/s(3.94 inch/s)

最大サイドマウント速度:100mm/s(3.94 inch/s)

最大反転マウント速度:200mm/s(7.87 inch/s);

技術的パラメータ
