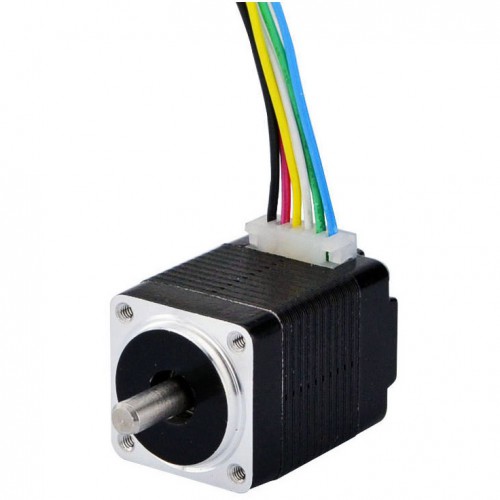

このユニポーラネマ8ステッピングモーターのステップ角は1.8°で、サイズは20x20x30mmです。 6本のワイヤーを持ち、各相は0.5Aを引き、保持トルクは1.8Ncm（2.55oz.in）です。
電気仕様
- 製造業者部品番号: 8HS12-0506S
- モータータイプ: 単極ステッパー
- ステップ角: 1.8 度
- 保持トルク: 1.8Ncm(2.55oz.in)
- 定格電流/フェーズ: 0.5A
- 電圧: 5.75V
- 電気抵抗: 11.5ohms
- インダクタンス: 1.7mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 20 x 20mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 30mm
- 軸形状: D-カット
- 軸径: Φ4mm
- 軸長: 10mm
- D-カットの長さ: 7mm
- リードの数: 6
- リード長: 300mm
- 重量: 80g
接続
| A+ | O+ | A- | B+ | O- | B- |
| RED | BLK | YEL | BLU | ORG | GRN |
リソース
- 完全なデータシート: 8HS12-0506S.pdf
- 商品ラベル
- 1.8度ステッピングモーター ,
- 0.5Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
