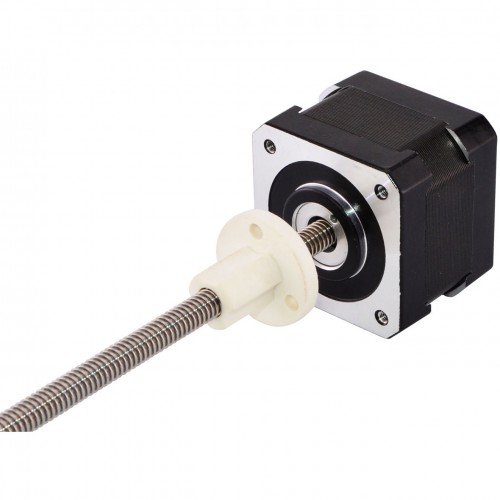

このモデルは、Haydon Kerk 43000シリーズサイズ17のダブルスタック外部ステッピングモーター直線アクチュエータとほとんど同じです。機体の長さは34mmで、1.8度0.7A Nema17テッピングモーターで、直径6.35mm (0.25")の150mm (5.9055")の長さのリードスクリューとPOMスクリューナットが一体しています。直線移動は一レボリューションで1.27mm (0.05")です。
電気仕様
- 製造業者部品番号: 17LS13-07049-150E
- モータータイプ: エクスターナルリニアステッピングモータ
- バイポーラ/ユニポーラ: バイポーラ
- ステップ角: 1.8°
- 最小推力: 230N (300pps)
- 定格電流/フェーズ: 0.7A
- 電気抵抗: 7.2ohms
- 電圧: 5V
- インダクタンス: 10.6mH±20%(1KHz)
物理仕様
- フレームサイズ: 42 x 42mm
- 機体の長さ: 34mm
- リードスクリュー長さ: 150mm(5.9055")
- リードスクリュー径: Φ6.35mm(0.25")
- 1ス亍ッブ移動量: 0.00635mm(0.00025" )
- リードトラベル/レボリューション: 1.27mm(0.05")
- リードの数: 4
- リード長: 300mm
- 重量: 241g
接続
|
A+
|
A-
|
B+
|
B-
|
|
レッド
|
Red/White
|
Green/White
|
グリーン
|
リソース
- 完全なデータシート: 17LS13-07049-150E.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
