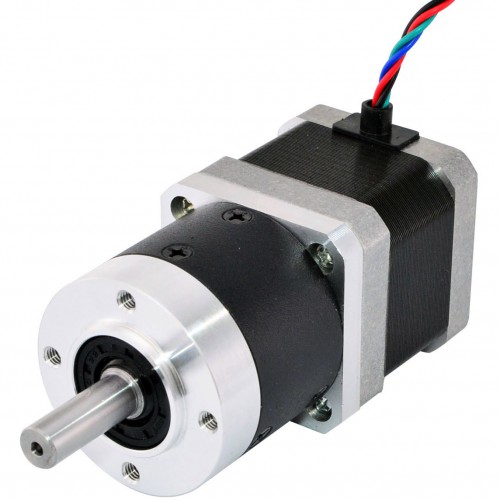

39mmサイズと1.68Aの定格電流のNema 17ステッピングモーターは3: 1ギヤ比の41mm惑星ギヤボックスがあります。 スペースは限られていますが、低速と高トルクが必要なアプリケーションにとっては良い解決方法です。
電気仕様
- 製造業者部品番号: 17HS15-1684S-HG3
- モータータイプ: バイポーラステッパー
- ステップ角: 0.6 deg
- ギヤボックスなしの保持トルク: 39Ncm(55oz.in)
- 定格電流/フェーズ: 1.68A
- 電気抵抗: 1.6ohms
- 電圧: 2.7V
- インダクタンス: 3.2mH ± 20%(1KHz)
ギアボックス仕様
- ギヤボックスタイプ: プラネタリー
- ギア比: 3 : 1
- 効率: 95%
- 無負荷時のバックラッシュ: <=15 arcmin
- 最大 許容トルク: 3.5Nm(495.6oz.in)
- 瞬間最大許容トルク: 6Nm(849.7oz.in)
- 最大ラジアル荷重: 150N
- 周囲温度: -10 - 90℃
- 絶縁クラス: B
- 騒音: <=50 dB
- 寿命: 20000 h
物理仕様
- フレームサイズ: 42 x 42mm
- モーター長さ: 39mm
- ギヤボックス長さ: 41mm
- 軸径: Φ8mm
- 軸長: 23.5mm
- キーウェイ長さ: 14mm
- リードの数: 4
- リード長: 320mm
- 重量: 680g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 17HS15-1684S-HG3.pdf
- 商品ラベル
- Nema 17 遊星ギヤードモータ
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| ギアボックス仕様 | |
|---|---|
| バックラッシュ(無負荷) | 0.25 |
| 効率 | 95% |
| ギア比 | 3:1 |
| ギアボックスの長さ(mm) | 41 |
| ギヤボックスタイプ | 遊星 |
| 最大許容トルク(Ncm) | 350 |
| 最大許容トルク(oz.in) | 495.6 |
| 瞬間最大許容トルク(Ncm) | 600 / 849.7 |
| シャフト最大ラジアル荷重(N) | 150 |
| モータ仕様 | |
| インダクタンス(mH) | 3.2 |
| リード長(mm) | 320 |
| モータのフランジサイズ | Nema 17 |
| リード数 | 4 |
| 電気抵抗(ohm) | 1.6 |
| 定格電流(A) | 1.68 |
| シャフト直径(mm) | 8 |
| 軸長(mm) | 23.5 |
| バイポーラ/ユニポーラ | バイポーラ |
| 保持トルクギアボックスなし(Ncm) | 39 |
| 保持トルクギアボックスなし(oz.in) | 55.23 |
| モータの長さ(mm) | 39 |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| シャフトタイプ | キー溝 |
| 物理仕様 | |
| 重量(g) | 680 |
-
