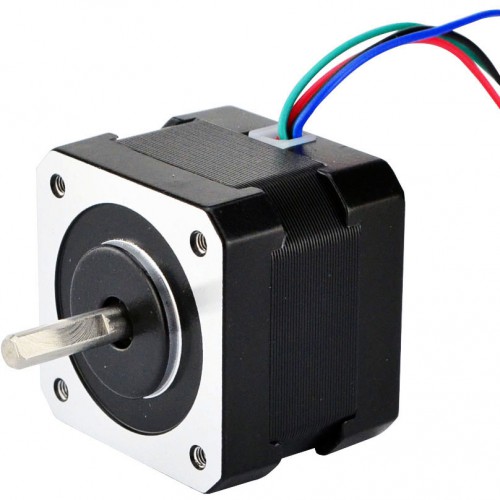

このバイポーラNema 17ステッパーモーターは、最も人気あるモデルの1つで、ステップ角は1.8degで、サイズは42x42x34mmです。 4線式で、各相は12Vで電流0.4Aを引き出し、保持トルクは26Ncm（36.8oz.in）です。
電気仕様
- 製造業者部品番号: 17HS13-0404S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 26Ncm(36.8oz.in)
- 定格電流/フェーズ: 0.4A
- 電圧: 12V
- 電気抵抗: 30オーム
- インダクタンス: 37mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 42 x 42mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 34mm
- 軸形状: D-カット
- 軸径: Φ5mm
- 前軸の長さ: 20mm
- D-カットの長さ: 15mm
- リードの数: 4
- リード長: 300mm
- 重量: 230g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 17HS13-0404S.pdf
- 商品ラベル
- 1.8度ステッピングモーター ,
- 0.4Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
