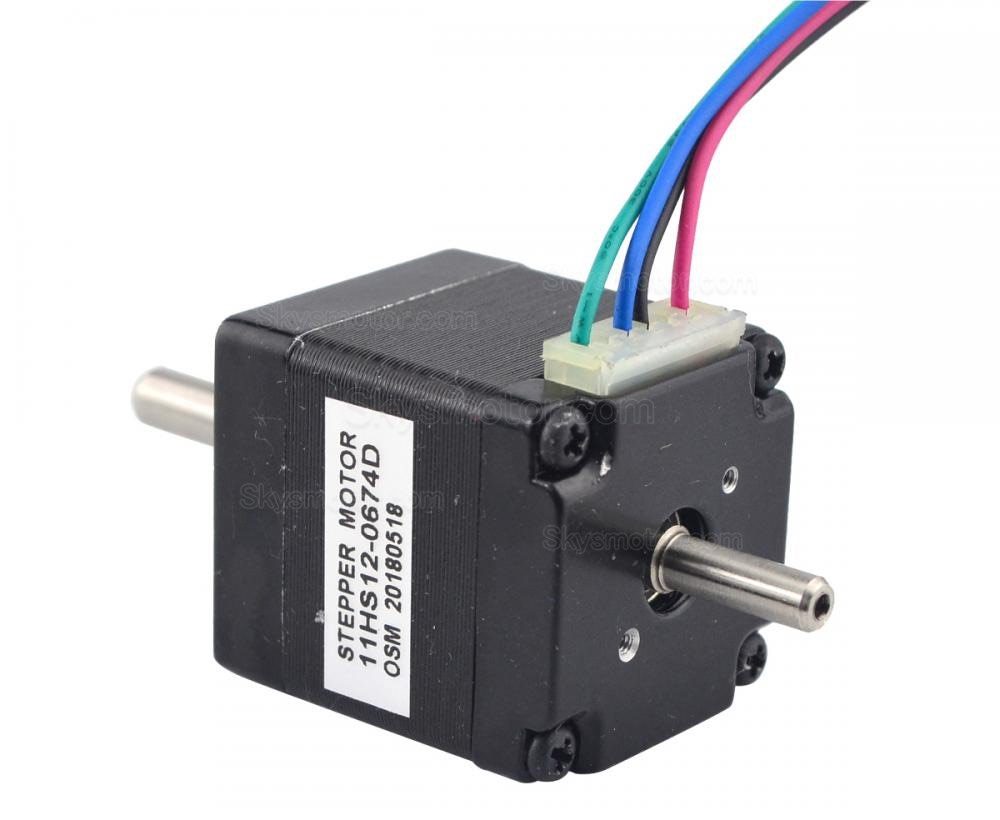

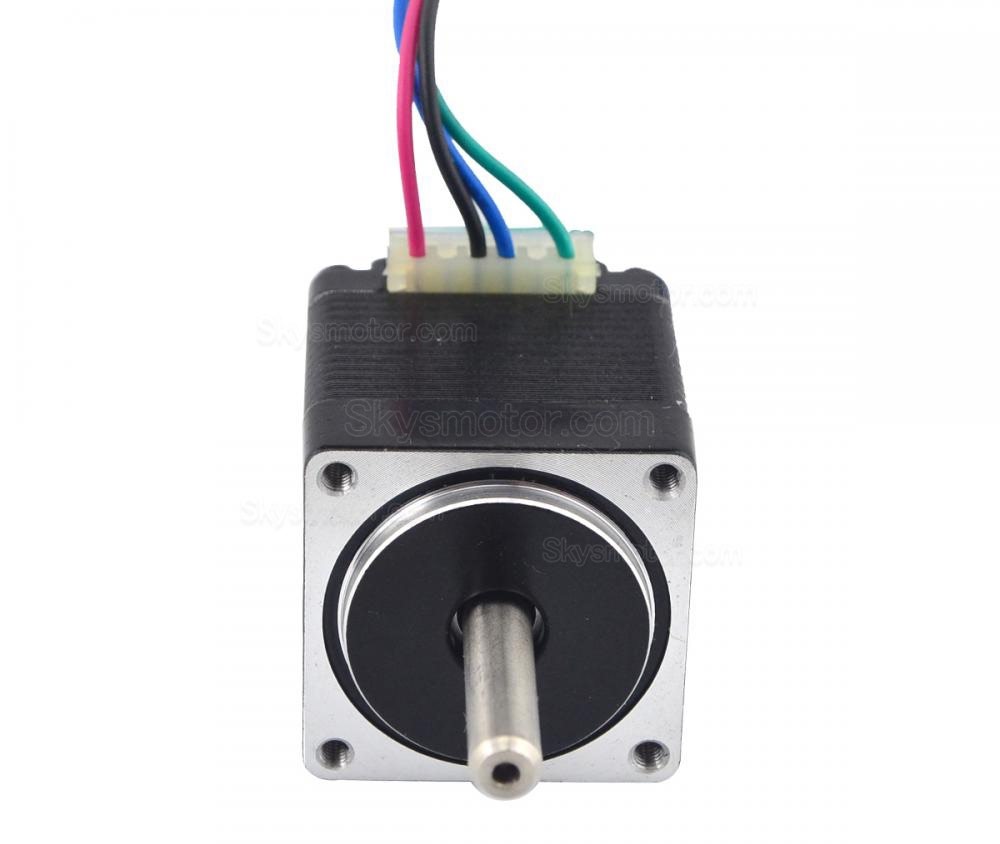

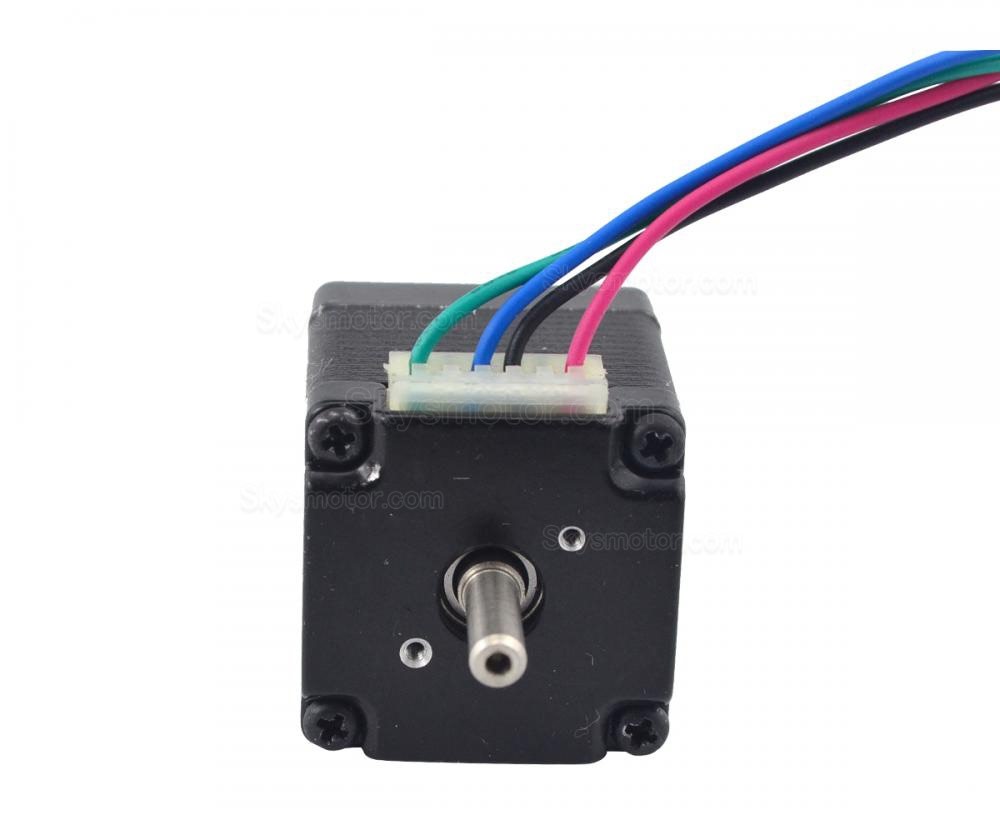

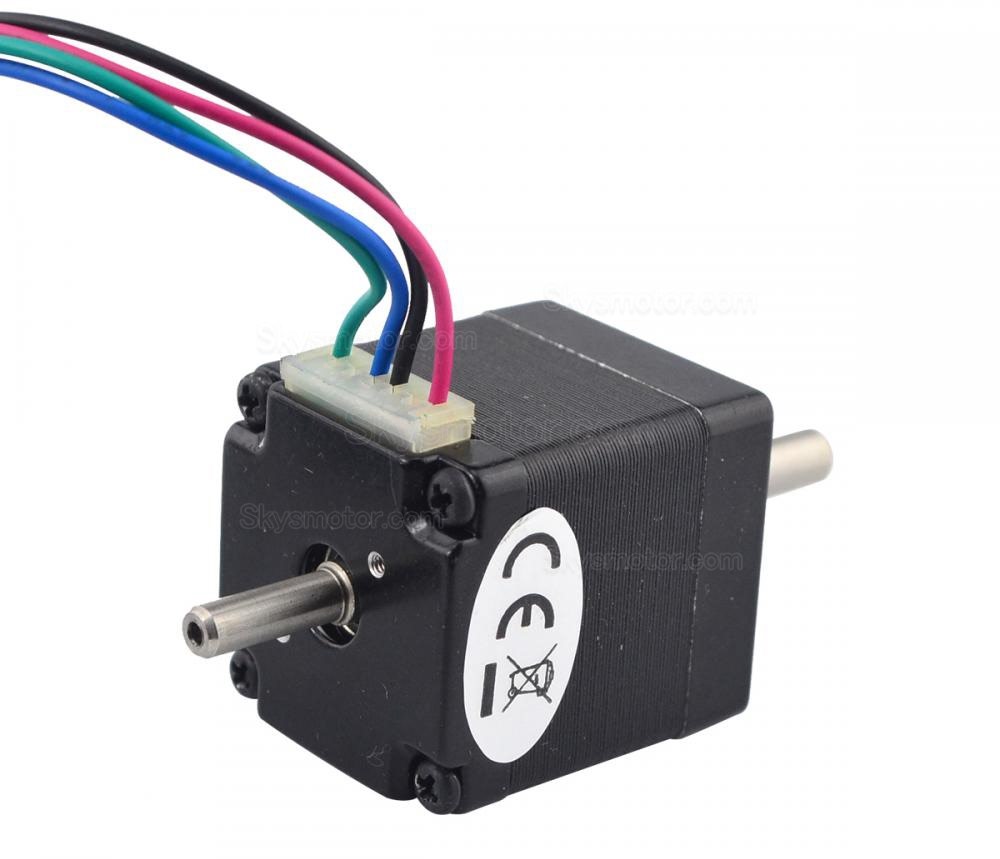

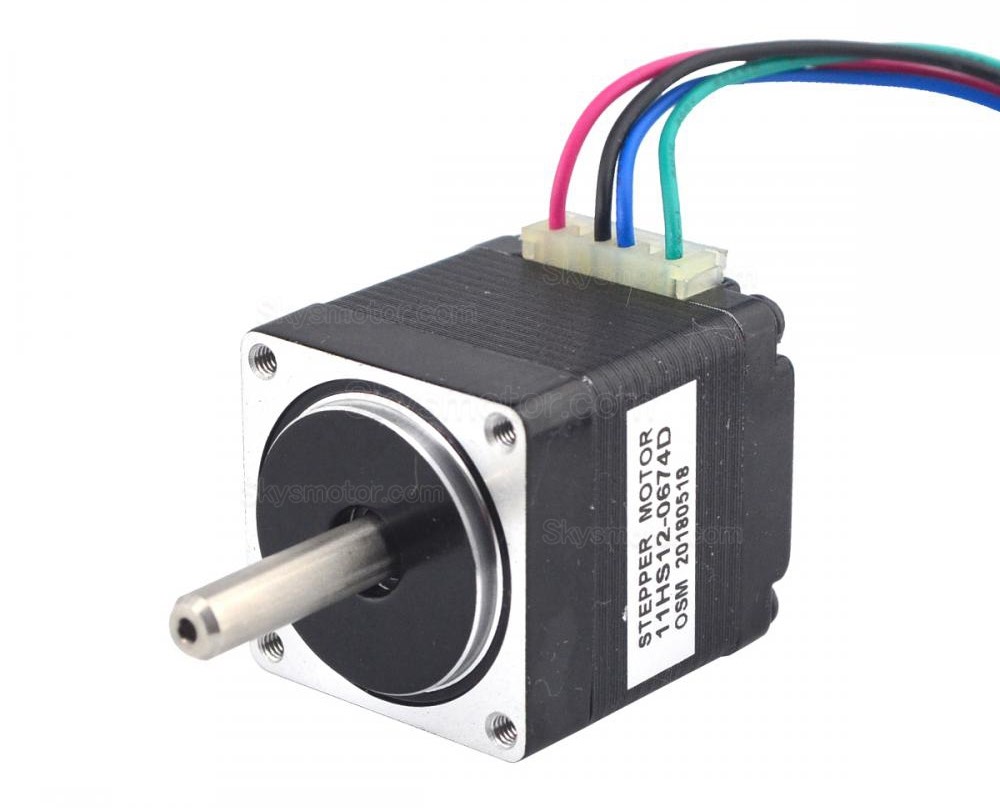

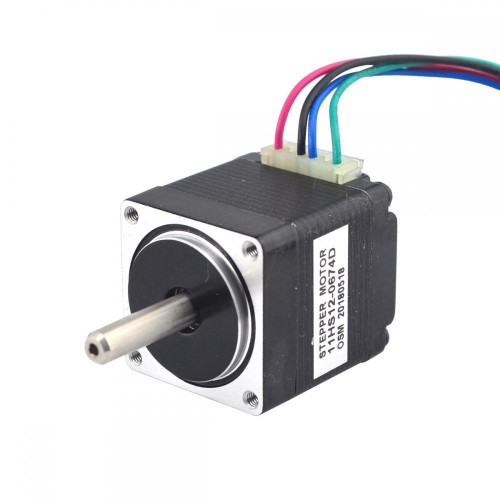

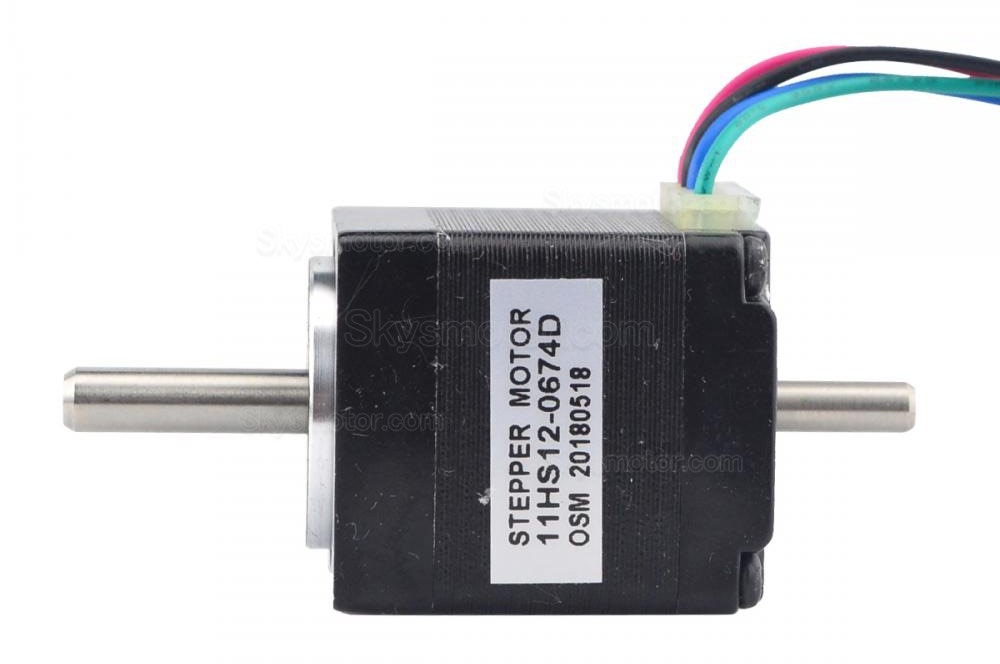

このモデルはデュアルシャフトNema 11バイポーラステッピングモーターです。ステップ角は1.8度で、サイズは 28x28x31.5mmです。4本のワイヤーがあり、各相は 3.75Vで0.67Aを引き、保持トルクは 7Ncm (9.91oz.in)です。
電気仕様
- 製造業者部品番号: 11HS12-0674D
- モータータイプ：バイポーラステッパー
- ステップ角：1.8度
- 保持トルク: 7Ncm(9.91oz.in)
- 定格電流/フェーズ: 0.67A
- 電圧：3.75V
- フェーズ抵抗: 5.6ohms
- インダクタンス：4mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 28 x 28mm
- ボディの長さ：31.5mm
- 軸径： Φ5mm
- フロントシャフトの長さ：20mm
- 後ろのシャフトの直径：4mm
- 後ろのシャフトの長さ：12mm
- リードの数：4
- リード長：300mm
- 重量：110g
接続
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
リソース
- 完全なデータシート: 11HS12-0674D.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 電気仕様 | |
|---|---|
| 保持トルク(Ncm) | 7 |
| 保持トルク(oz.in) | 9.91 |
| インダクタンス(mH) | 4 |
| 電気抵抗(ohm) | 5.6 |
| 定格電流(A) | 0.67 |
| バイポーラ/ユニポーラ | バイポーラ |
| 物理仕様 | |
| ボディー長さ(mm) | 31.5 |
| フランジサイズ(mm) | 28x28 |
| リード長(mm) | 300 |
| シャフト直径(mm) | 5 |
| 轴长(mm) | 20 |
| シャフトタイプ | O |
| 重量(g) | 110 |
| シングルシャフト/デュアルシャフト | デュアルシャフト |
