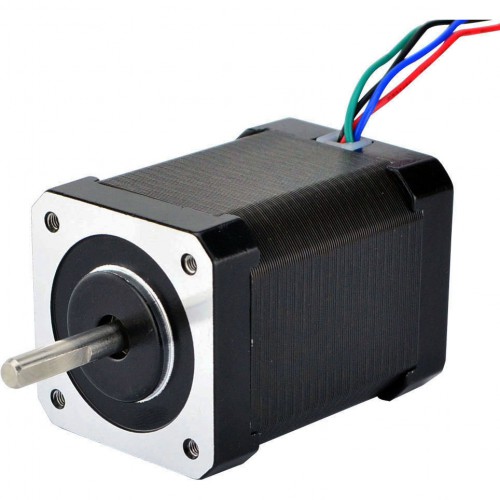

このバイポーラNema 17ステッピングモーターのステップ角は1.8degで、サイズは42x42x48mmです。 4本のワイヤーを持ち、各フェーズは0.64Aを引き、60Ncm（85oz.in）のトルクを保持します。
電気仕様
- 製造業者部品番号: 17HS24-0644S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 60Ncm(85oz.in)
- 定格電流/フェーズ: 0.64A
- 電圧: 10V
- 電気抵抗: 15ohms
- インダクタンス: 32mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 42 x 42mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 60mm
- 軸形状: D-カット
- 軸径: Φ5mm
- 軸長: 24mm
- D-カットの長さ: 15mm
- リードの数: 4
- リード長: 500mm
- 重量: 500g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 17HS24-0644S.pdf
- トルク曲線: 17HS24-0644S Torque Curve.pdf
- 商品ラベル
- 1.8度ステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
