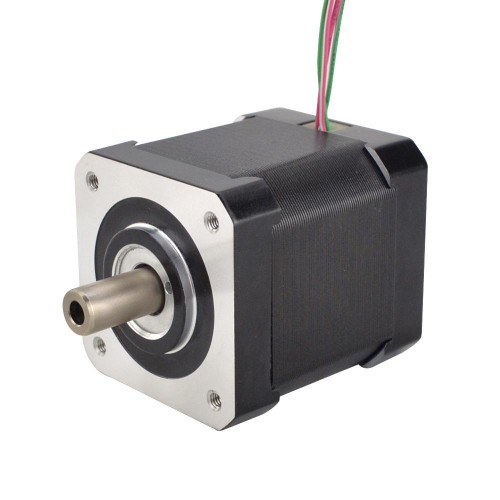

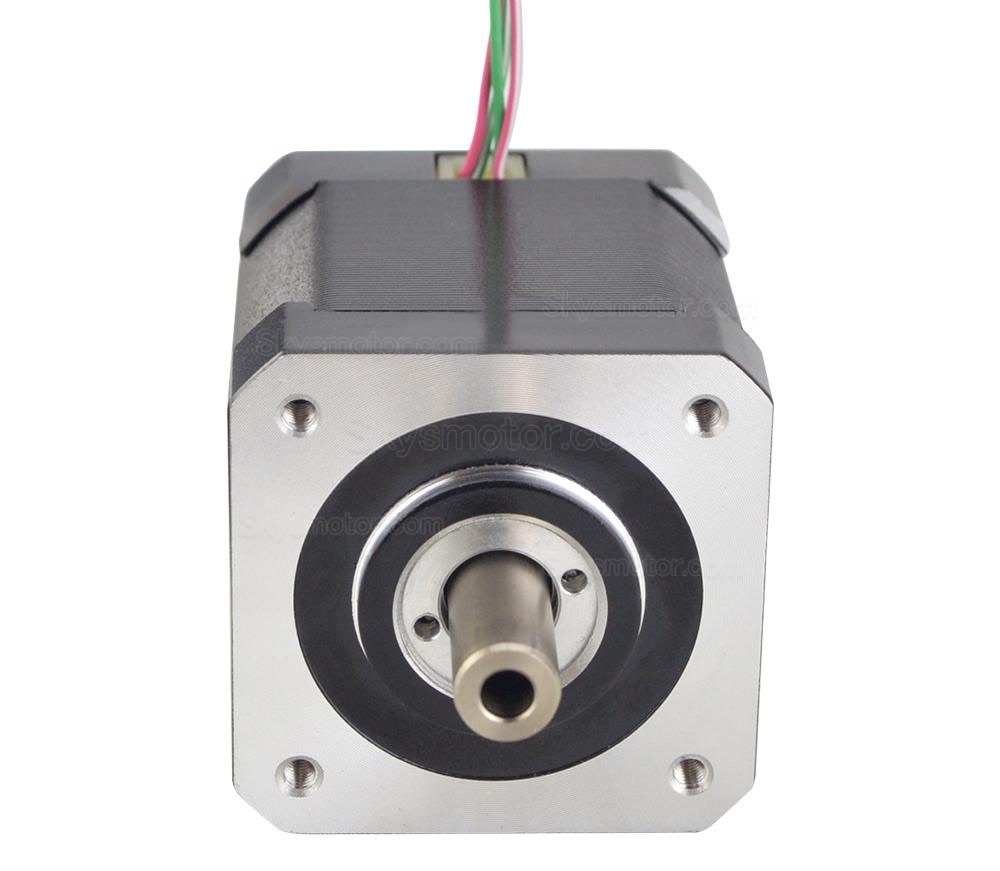

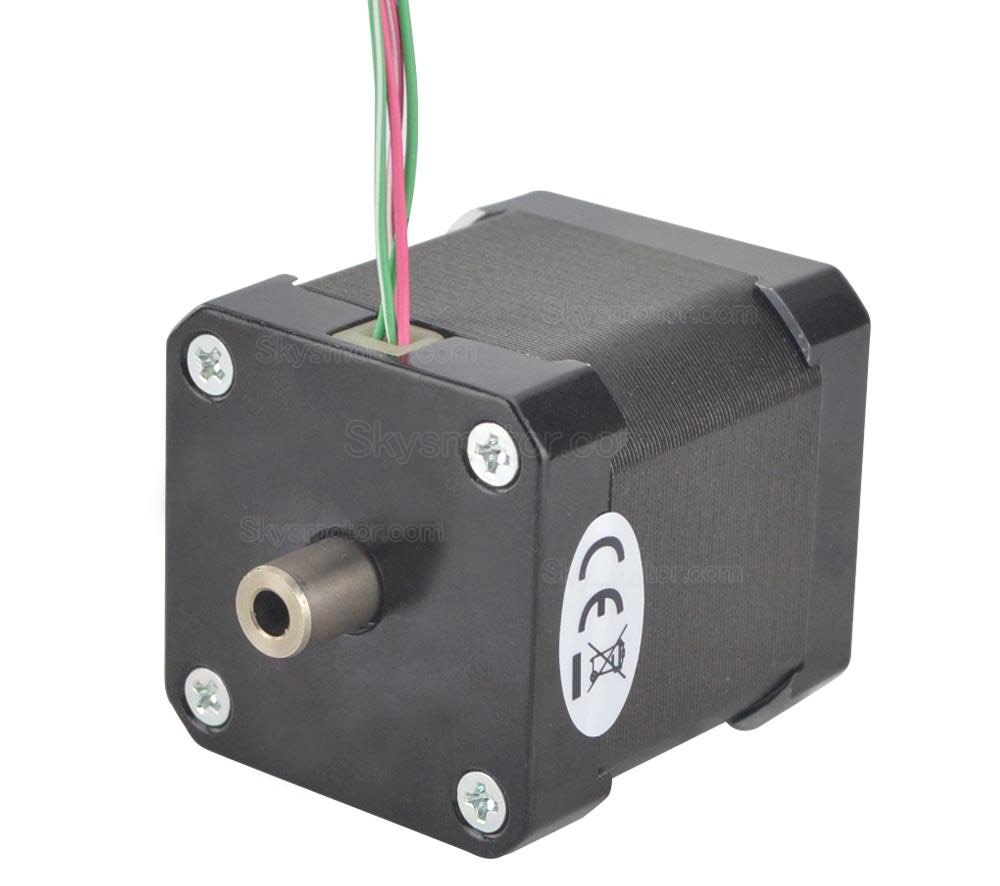

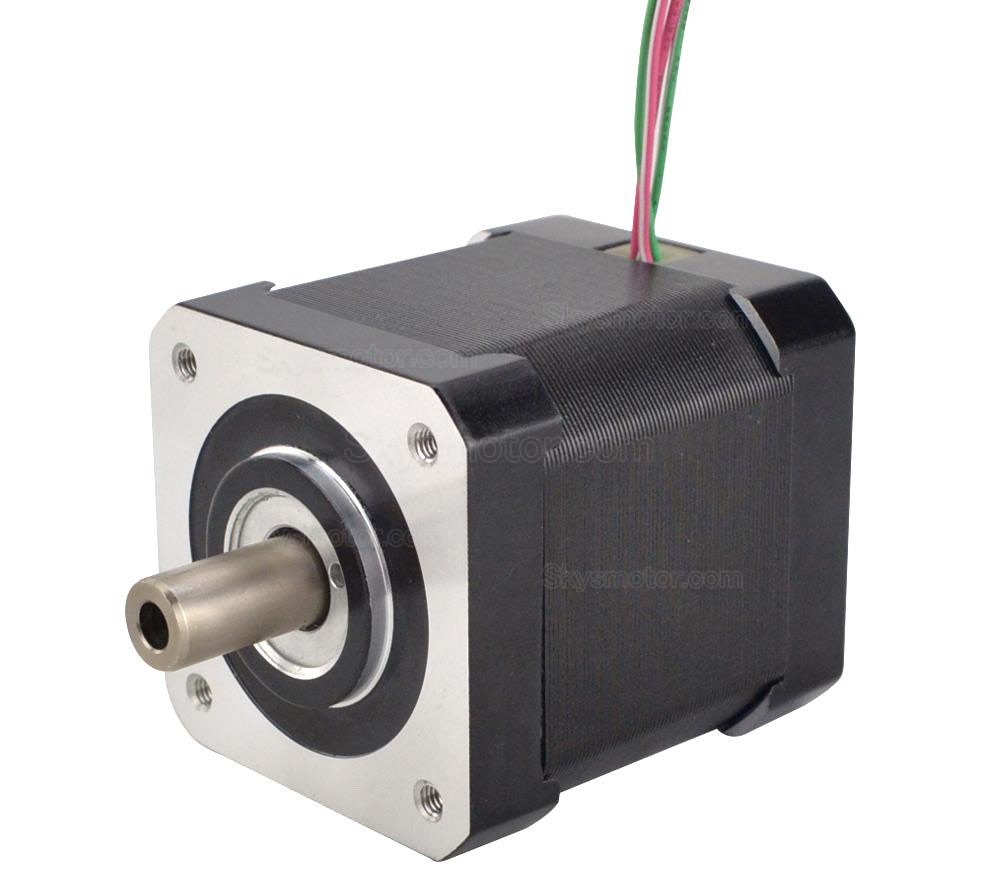

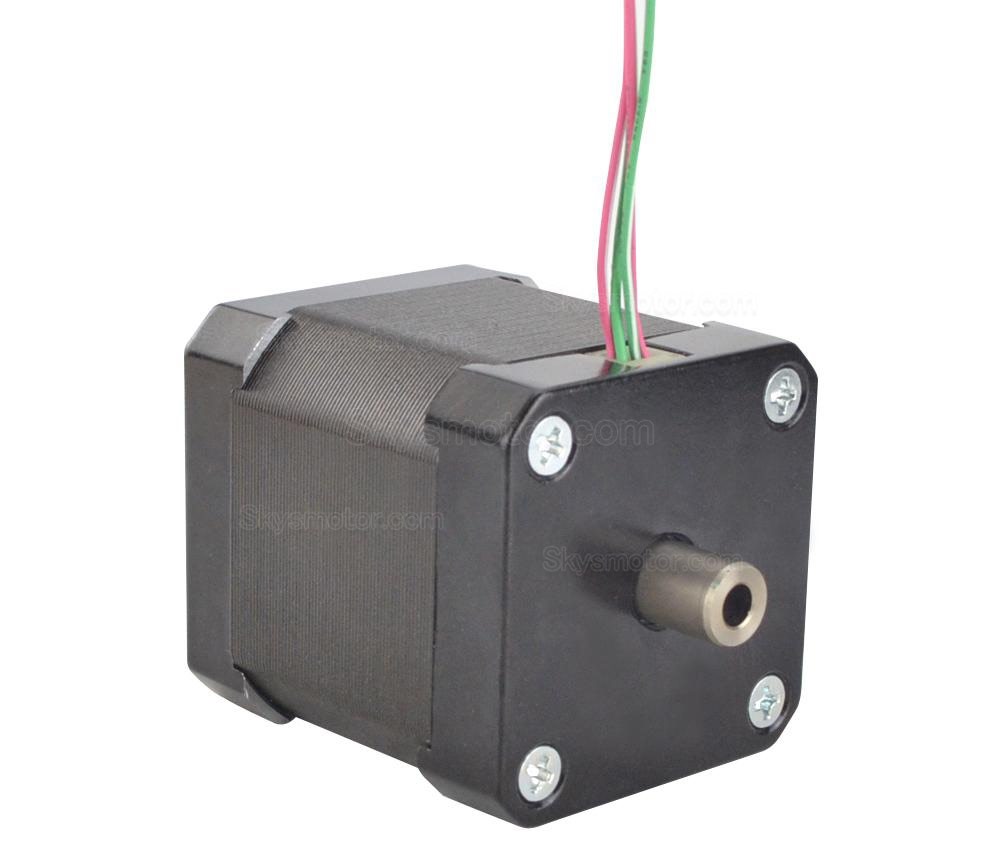

電気仕様
- 製造業者部品番号: 17HS19-1504H
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 0.36 Nm(42.49oz.in)
- 定格電流/フェーズ: 1.5 A
- フェーズ抵抗: 1.56 ohms± 10%
- インダクタンス:1.9 mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 42 x 42 mm
- ボディの長さ:47.75 mm
- シャフト外径:Φ8mm

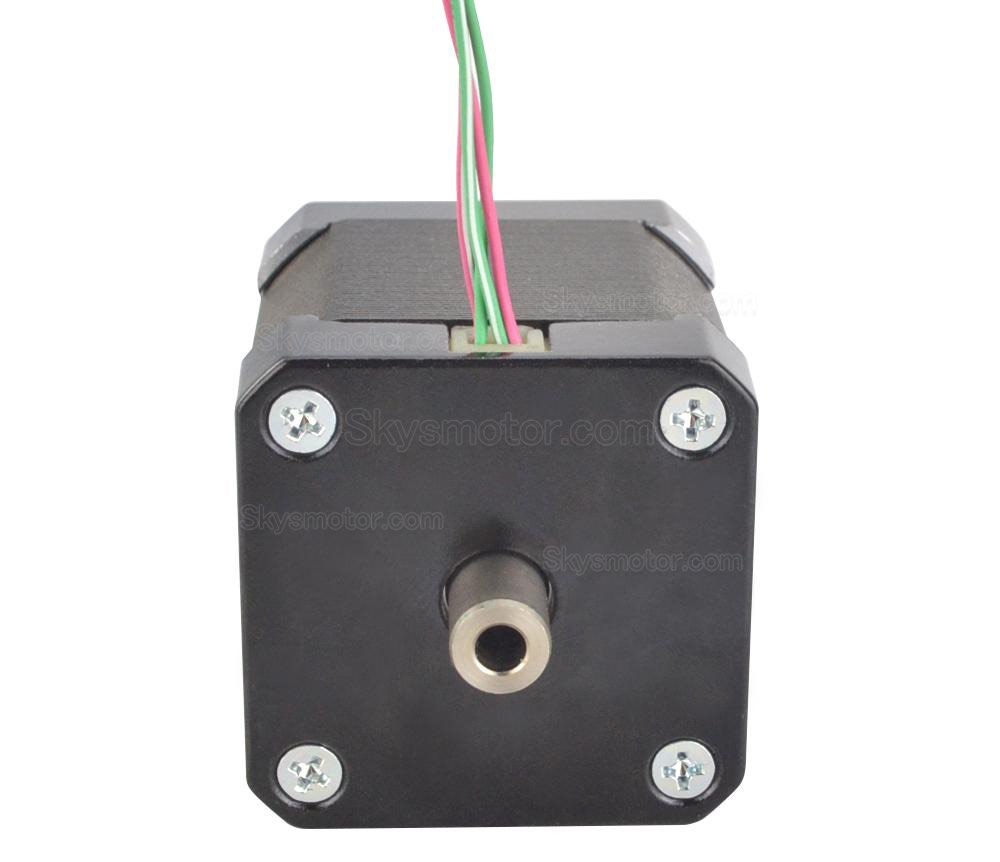

- シャフト内径:Φ4mm

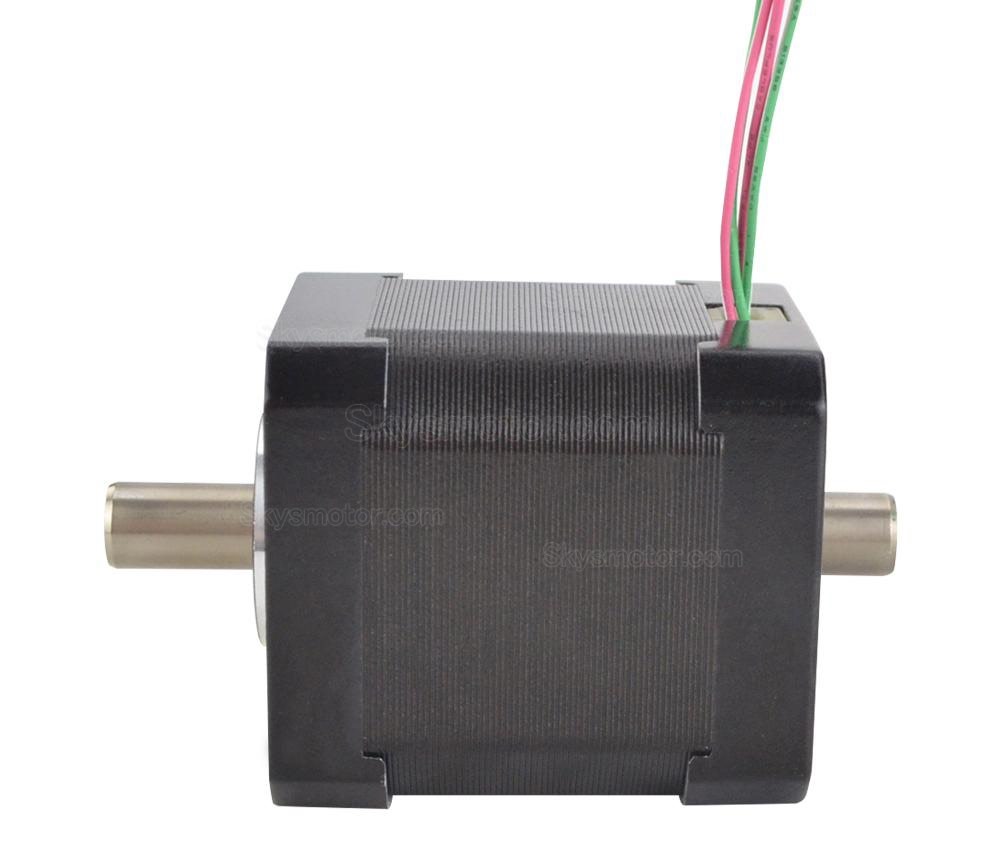

- フロントシャフトの長さ:16 mm
- 後ろのシャフトの長さ:9 mm
- リードの数:4
- リード長:310 mm
- 重量:0.26 kg
接続
A+
|
A-
|
B+
|
B-
|
RED
|
RED/WHI
|
GRN/WHI
|
GRN
|
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
支払・配送・交換情報
物理仕様 | |
---|---|
ボディー長さ(mm) | 47.75 |
フランジサイズ(mm) | 42 x 42 |
リード長(mm) | 310 |
リード数 | 4 |
重量(g) | 400 |
シャフトタイプ | 中空 |
シングルシャフト/デュアルシャフト | シングルシャフト |
モータ仕様 | |
バイポーラ/ユニポーラ | バイポーラ |
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
