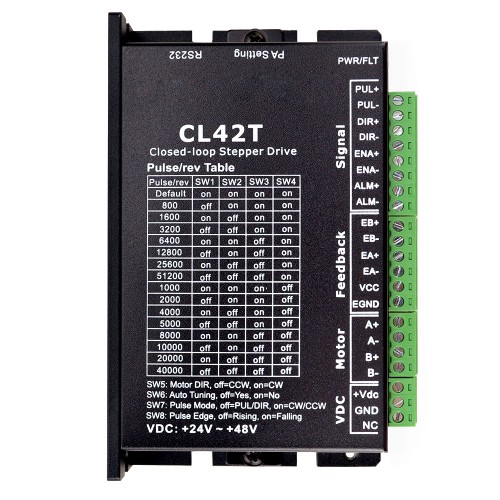

CL42Tは、開ループステッパー制御システムのステップ損失の問題を解決するように設計された閉ループステッピングドライバーであり、最小限のコストでシステムの信頼性を向上させます。ステッパーおよびサーボ制御における数十年の経験に基づいた高度な制御アルゴリズムを実現します。CL42Tは信頼性が高く、手頃な価格であり、CNC、医療、電子機器、パッケージングなどの多くの産業用アプリケーションで優れた性能を発揮します。CL42Tは、インクリメンタルエンコーダを備えた2相NEMA11、14、および17ステッピングモーターを駆動できます（エンコーダの分解能は1000ラインである必要があります）。従来の開ループステッパーシステムと比較して、CL42Tの採用の閉ループステップシステムは、潜在的なステップ損失を排除し、リアルタイムの位置エラー修正を行い、トルク予約を必要としません（100％トルク実装）。また、駆動されるステッピングモーターに電力を供給することができ、発熱を抑え、騒音を抑え、振動を抑えます。
主な特徴:
- ステップの損失なし
- トルク予約なし
- ハンチングやオーバーシュートはありません
- 調整なしで簡単にセットアップします
- 低騒音、低振動、スムーズな動き
- 24〜48VDC供給電圧、最大3A出力電流
- 最大200KHzの入力周波数
- DIPスイッチを介した800-51,200、またはソフトウェアを介した200-51,200の15マイクロステップ設定（200増加）
- エラー後の過電圧、過電流、および位置の保護
電気仕様:
- 出力ピーク電流: 0~3A
- 入力電圧: +24~48VDC (Typical 24VDC)
- ロジック信号電流: 7~16mA (Typical 10mA)
- パルス入力周波数: 0~200kHz
- パルス幅: 2.5μS
- 絶縁抵抗: 500MΩ
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却または強制冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 周囲温度: 0℃ － 65℃
- 湿度: 40%RH－90%RH
- 操作温度: 0℃ － 50℃
- 振動: 10-50Hz / 0.15mm
- 保存温度: -20℃ － 65℃
- 重量: 約220g (7.76oz)
リソース
- 調整ソフトウェア: CLSeries
- ソフトウェアマニュアル: CL42T & CLl57T
- RS232ケーブル: RS232-1
- RS232-USB2.0アダプタケーブル: C003
- マニュアル: CL42T.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| ステッパドライバ仕様 | |
|---|---|
| 最大パルス入力(kHZ) | 200 |
| マイクロステップ(ステップ/回転) | 200 - 51200 |
| 出力電流(A) | 0 - 3 |
| パルス幅(μs) | 2.5 |
| 駆動電圧(V) | 24 - 48 |
| 物理仕様 | |
| 重量(g) | 220 |
-
