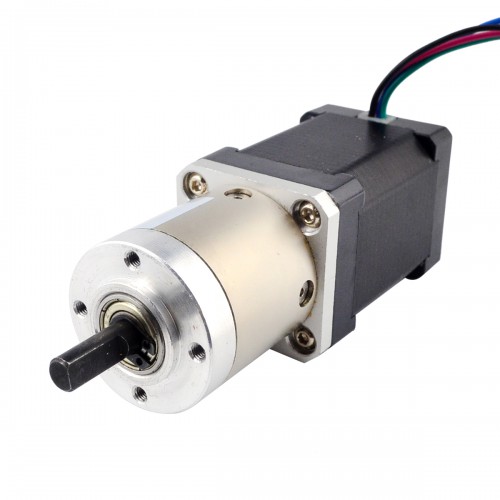

このNema14ステッピングモーターは、本体52mm、定格電流1.50Aで、13.73:1のギア比の遊星ギアボックスを統合しています。スペースが限られているが、低速/高トルクが必要なアプリケーションに適した良いソリューションです。
電気仕様
- 製造業者部品番号: 14HS20-1504D-PG14
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 40Ncm(56.8oz.in)
- 定格電流/フェーズ: 1.50A
- 電圧: 4.20V
- 相抵抗: 2.8ohms
- インダクタンス: 3.8mH ± 20%(1KHz)
ギアボックスの仕様
- ギヤボックスタイプ:プラネタリー
- ギア比:13.73:1
- 効率:80%
- バックラッシュ(無負荷):<=1deg
- 最大許容トルク:4N.m(566oz.in)
- 瞬間最大許容トルク:8N.m(1133oz.in)
- シャフト最大軸荷重:50N
- シャフト最大ラジアル荷重:100N
物理仕様
- フレームサイズ:35x35mm
- モーター長さ:52mm
- ギアボックスの長さ:36.8mm
- フロントシャフト径: Φ6mm
- フロントシャフトの長さ: 18mm
- フロントD-カット長さ: 12mm
- リアシャフト径: Φ4mm
- リアシャフトの長さ:12mm
- リードの数: 4
- リード長: 500mm
- 重量: 450g
接続
A+
|
A-
|
B+
|
B-
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 14HS20-1504D-PG14.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ギアボックス仕様 | |
---|---|
効率 | 80% |
ギア比 | 13.73:1 |
ギアボックスの長さ(mm) | 36.8 |
バックラッシュ(無負荷) | 1 |
最大許容トルク(Ncm) | 400 |
最大許容トルク(oz.in) | 566.56 |
瞬間最大許容トルク(Ncm) | 800 |
瞬間最大許容トルク(oz.in) | 1133.12 |
シャフト最大軸荷重(N) | 50 |
シャフト最大ラジアル荷重(N) | 100 |
ギヤボックスタイプ | 遊星 |
モータ仕様 | |
保持トルクギアボックスなし(Ncm) | 40 |
保持トルクギアボックスなし(oz.in) | 56.66 |
インダクタンス(mH) | 3.8 |
リード長(mm) | 500 |
モータのフランジサイズ | Nema 14 |
リード数 | 4 |
電気抵抗(ohm) | 2.8 |
定格電流(A) | 1.5 |
シャフト直径(mm) | 6 |
軸長(mm) | 18 |
バイポーラ/ユニポーラ | バイポーラ |
シングルシャフト/デュアルシャフト | デュアルシャフト |
シャフトタイプ | D-カット |
物理仕様 | |
重量(g) | 450 |
