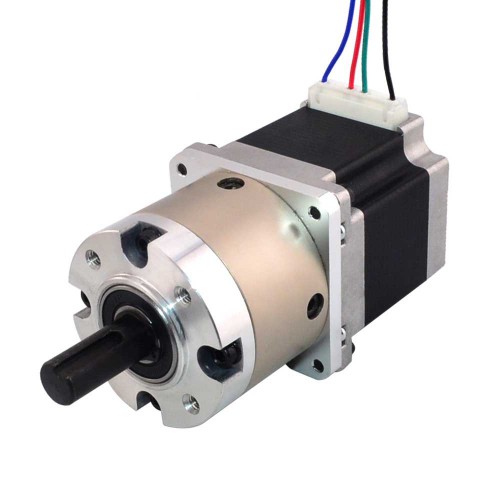

このNema23ステッピングモーターは、本体56mm、定格電流2.8Aで、4.25:1のギア比の遊星ギアボックスを統合しています。スペースが限られているが、低速/高トルクが必要なアプリケーションに適した良いソリューションです。
電気仕様
- 製造業者部品番号: 23HS22-2804SX-PG4
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク(ギアボックスなし): 1.25Nm(177.01oz.in)
- 定格電流/フェーズ: 2.8A
- 相抵抗: 0.9ohms
- インダクタンス: 2.5mH ± 20%(1KHz)
ギアボックスの仕様
- ギヤボックスタイプ:プラネタリー
- ギア比:4.25
- 効率:90%
- バックラッシュ(無負荷):<=1deg
- 最大許容トルク:20N.m(2832oz.in)
- 瞬間最大許容トルク:30N.m(4248oz.in)
- シャフト最大軸荷重:100N
- シャフト最大ラジアル荷重:200N
物理仕様
- フレームサイズ: 60 x 60mm
- ギアボックスの長さ:43.5mm
- 軸径: Φ12mm
- 軸長: 30mm
- キー溝長さ:20mm
- リードの数: 4
- リード長: 300mm
- 重量: 1200g
接続
A+
|
A-
|
B+
|
B-
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 23HS22-2804SX-PG4.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ギアボックス仕様 | |
---|---|
効率 | 90% |
ギア比 | 4.25:1 |
ギアボックスの長さ(mm) | 43.5 |
バックラッシュ(無負荷) | 1 |
最大許容トルク(Ncm) | 2000 |
最大許容トルク(oz.in) | 2832.2 |
瞬間最大許容トルク(Ncm) | 3000 |
瞬間最大許容トルク(oz.in) | 4248.4 |
シャフト最大軸荷重(N) | 100 |
シャフト最大ラジアル荷重(N) | 200 |
ギヤボックスタイプ | 遊星 |
モータ仕様 | |
保持トルクギアボックスなし(Ncm) | 125 |
保持トルクギアボックスなし(oz.in) | 177 |
インダクタンス(mH) | 2.5 |
リード長(mm) | 300 |
モータのフランジサイズ | Nema 23 |
リード数 | 4 |
電気抵抗(ohm) | 0.9 |
定格電流(A) | 2.8 |
シャフト直径(mm) | 12 |
軸長(mm) | 30 |
バイポーラ/ユニポーラ | バイポーラ |
シングルシャフト/デュアルシャフト | シングルシャフト |
シャフトタイプ | キー溝 |
物理仕様 | |
重量(g) | 1200 |
