電気仕様

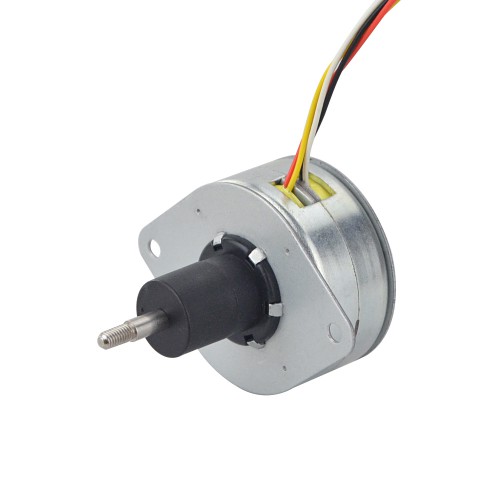

- 製造業者部品番号: 35LN48M01-344
- モータータイプ: PMキャプティブリニアステッピングモータ
- 相数: 2
- ステップ角: 7.5 deg
- 定格電流/フェーズ: 0.6 A
- 推力: 100 N(79 Hz)
- 相抵抗: 11 ± 7% ohms(20 ℃)
- インダクタンス: 8.2 mH ± 20%
- IP保護等級: IP30
- 寿命: 1500000 サイクル
物理仕様
- フレームサイズ: Φ36 mm
- 機体の長さ: 17.5 mm
- 移動距離: 5.3 mm(0.209")
- リードスクリュー径: Φ3.56 mm(0.14")
- ねじリード: 1.22 mm(0.048")
- 分解能: 0.0254 mm(0.001")
- リードの数: 4
- 重量: 82 g
接続
A+
|
A-
|
B+
|
B-
|
キイロ
|
レッド
|
ワイト
|
ブラック
|
リソース
- 完全なデータシート: 35LN48M01-344.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
インダクタンス(mH) | 8.2 |
電気抵抗(ohm) | 11 |
定格電流(A) | 0.6 |
ステップ角(°) | 7.5 |
相数 | 2 |
モータータイプ | キャプティブ |
物理仕様 | |
ボディー長さ(mm) | 17.5 |
フランジサイズ(mm) | Φ36 |
リードスクリュー径(mm) | Φ3.56 |
リード数 | 4 |
ねじリード(mm) | 1.22 |
分解能(mm) | 0.0254 |
ストローク長(mm) | 5.3 |
