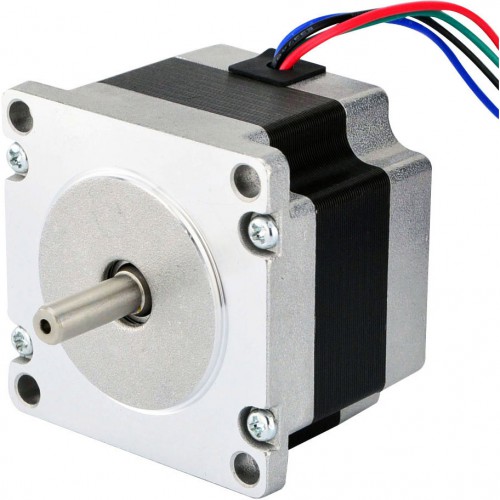

このバイポーラNema 23ステッピングモーターのステップ角は1.8degで、サイズは57x57x41mmです。 4本のワイヤーを持ち、各相は2.8Aを引き、保持トルクは0.55Nm（78オンス）で、後部シャフトはエンコーダ用またはイコール用に作られています。
電気仕様
- 製造業者部品番号: 23HS16-2804D
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 0.55Nm(78oz.in)
- 定格電流/フェーズ: 2.8A
- 電圧: 2V
- 電気抵抗: 0.7ohms
- インダクタンス: 1.4mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 57 x 57mm
- シングルシャフト/デュアルシャフト: デュアルシャフト
- 機体の長さ: 41mm
- 軸形状: D-カット
- 軸径: Φ6.35mm
- 軸長: 19.05mm
- D-カットの長さ: 15mm
- 後軸長さ: 15mm
- リードの数: 4
- リード長: 500mm
- 重量: 470g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 23HS16-2804D.pdf
- 商品ラベル
- 1.8度ステッピングモーター ,
- 2.8Aステッピングモーター ,
- 4リードステッピングモータ
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
