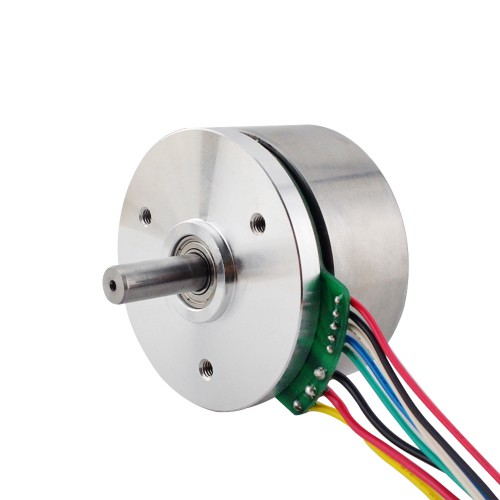

電気仕様
- 製造業者部品番号: 60BLE34-24-01
- 相数: 3
- 磁極数: 14
- 抵抗/ライン: 0.3±0.1 ohms@20℃
- インダクタンス/ライン: 0.2±0.2 mH@1kHz
- 定格電圧: 24 VDC
- 無負荷速度: 4250±10% RPM
- 無負荷電流: 0.8 A
- 定格トルク: 284 mN.m
- 定格速度: 3740 RPM
- 定格電流: 5.0 A
- 定格出力: 100 W
- バックEMF定数: 4.2 Vrms/kRPM
- 扭矩常数: 56.7 mN.m/A
- ローター慣性: 1210 g.cm2
- 温度上昇: 80k未満
- 絶縁クラス: B 130 ℃
- 絶縁耐力: 500 VAC 1MIN
- 絶縁抵抗: 100 MOhm @500VDC
- 周囲温度: -25 ~ +50 ℃
物理仕様
- フレームサイズ: Φ61.2 mm
- 機体の長さ: 34 mm
- 軸径: Φ8 mm
- 軸長: 23 mm
- リードの数: 8
- リード長: 300 mmMin.
- センサー：ホールセンサー
- 重量: 400 g
接続
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
ブラック
|
キイロ
|
レッド
|
ブラック
|
グリーン
|
ブルー
|
ワイト
|
レッド
|
リソース
- 完全なデータシート: 60BLE34-24-01.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| BLDCモーター仕様 | |
|---|---|
| 絶縁クラス | B 130 ℃ |
| 定格電流(A) | 5 |
| 定格電力(W) | 100 |
| 定格トルク(Nm) | 0.284 |
| 定格電圧(V) | 24 |
| 相数 | 3 |
| リード数 | 14 |
| 物理仕様 | |
| ボディー長さ(mm) | 34 |
| フランジサイズ(mm) | Φ61.2 |
| リード数 | 8 |
| シャフト直径(mm) | 8 |
| 轴长(mm) | 23 |
| 重量(g) | 400 |
-
