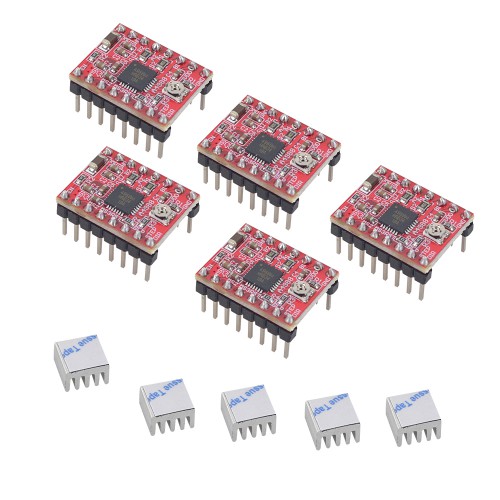

5個/パック A4988ステッピングドライバーモジュールヒートシンク付き 3DプリンターReprapに適用

パッケージ内容:
5 x A4988

A4988 は、コンバータと過電流保護を備えたDMOSマイクロステップドライバです。

主な特徴:

• この製品は、バイポーラステッピング モーターをフル、ハーフ、1/4、1/8、および 1/16 ステップモードで操作できます。
• 出力駆動性能は35 V および 2 A に達します。
• A4988 には、低速または混合減衰モードで動作する固定オフタイム電流レギュレータが含まれています
• コンバータは、A4988 を簡単に実装するための鍵です。 「ステップ」入力にパルスを入力するだけで、モーターを駆動してマイクロステップを生成します
• フェーズ シーケンス テーブル、高周波制御ライン、または複雑なインターフェイスプログラミングは不要です。
• A4988 インターフェイスは、複雑なマイクロプロセッサが利用できない、または過負荷になっているアプリケーションに最適です。

電気仕様:

• 8V〜35V 2A以下のステッピングモーターの駆動に適しています。

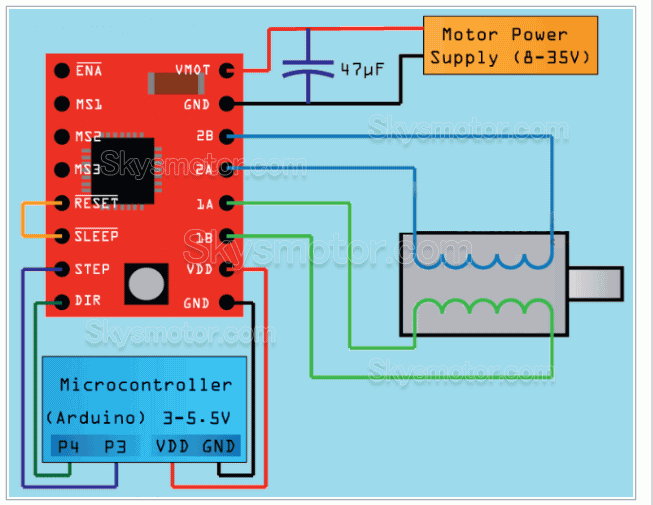

• シンプルなステップおよび方向制御インターフェース。
• 5つの異なるステップモード: フル、ハーフ、1/4、1/8、1/16。
• 調整可能なポテンショメータは、最大電流出力を調整して、より高いステップレートを得ることができます。
• 自動電流減衰モード検出/選択;
• 過熱シャットダウン回路、低電圧ロックアウト、交差電流保護。
• グランドへの短絡保護および負荷への短絡保護
• 3.3Vおよび5V互換のロジック電流
• 駆動電流アルゴリズム: I = V * 0.8、ポテンショメータには 3つのピンがあります。マルチメータを使用して、4988 に面しているピンと GND の間の電圧をテストします。電流はポテンショメータで調整できます。時計回りで電流が大きくなり、反時計回りで電流が大きくなります。
