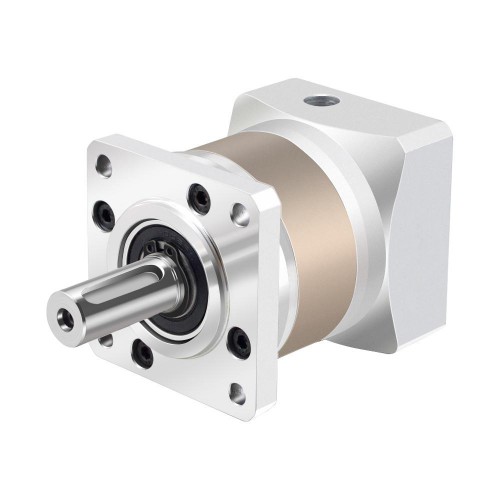

TQEG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 Nema 24ステッピングモーター用
この高精度遊星ギアボックスは TQEG シリーズのギアボックスに属し、ギア比 5:1で最大 15 アーク分のバックラッシュです。卓越した価値で優れた精度と信頼性を必要とするアプリケーションに最適です。このインライン遊星ギアボックスには、標準の Nema 24 ステッピングモーター、ブラシレスDC モーター、およびサーボモーターに適合する入力シャフトカップリングが組み込まれています。
ギアボックスの仕様
製造業者部品番号: TQEG24-G5
ギヤボックスタイプ: 遊星
ギア比: 5: 1
効率: 96%
バックラッシュ(無負荷): <=15分
最大許容トルク: 28 Nm(247.82 lb-in)
瞬間最大許容トルク: 56 Nm(495.64 lb-in)
ノイズ: <=60dB
防水レベル: IP54
寿命: 20000 hours
物理仕様
フレームサイズ: 60 x 60 mm
ギアボックスの長さ: 73.5 mm
出力軸タイプ: キー溝
出力軸径: Φ14 mm
出力軸の長さ: 35 mm
入力軸径: Φ10 mm
入力シャフトの長さ: 21-24 mm
リソース
ギヤボックスデータシート: TQEG24-G5.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
物理仕様 | |
---|---|
フランジサイズ(mm) | 60 x 60 |
重量(g) | 920 |
ギアボックスの長さ(mm) | 73.5 |
入力軸径(mm) | 10 |
出力軸径(mm) | 14 |
出力軸長(mm) | 35 |
適用するモーター | Nema 24 |
ギアボックスタイプ | プルシリーズ |
ギア比 | 5 |
バックラッシュ(無負荷) | <=15分 |
製品タイプ | TQEGシリーズ遊星ギアボックス |
出力軸タイプ | キー溝シャフト |
