NEMA 11 エクスターナルリニアステッピングモータ 1.0A 11E18S1004GD5-150RS 0.12Nm ねじリード 2.54mm(0.1") 長さ 150mm

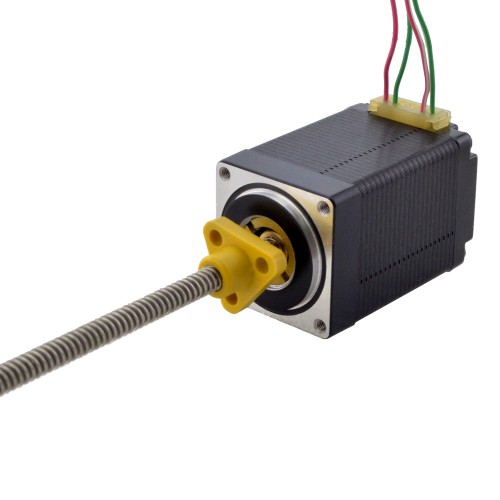

このモデルは、本体長さ 46mm、ステップ角 1.8 度、定格電流 1A の Nema 11 ACME スクリュー リニア ステッピング モーターです。直径Φ4.76mm(0.1874インチ)、ACMEネジ長さ150mm(5.9055インチ)、POMネジナットが統合されており、直線移動量は1回転あたり2.54mm(0.1インチ)です。高性能、長寿命、低騒音、高効率という特徴を持っています。
電気仕様
製造業者部品番号: 11E18S1004GD5-150RS
モータータイプ: エクスターナル(ACME)
ステップ角 : 1.8°
保持トルク: 0.12Nm(16.99oz.in)
定格電流/フェーズ: 1A
フェーズ抵抗: 3.7ohms
インダクタンス: 3.7mH±20%(1KHz)
物理仕様
フレームサイズ: 28 x 28mm
ボディの長さ: 46mm
リードスクリュー長さ: 150mm(5.9055")
リードスクリュー径: Φ4.76mm(0.1874")
分解能: 0.0127mm(0.0005")
ねじリード: 2.54mm(0.1")
リードの数 : 4
スレッドスタートの数: 2
リード長: 300mm
接続
A+ | A- | B+ | B- |
Red | Red/White | Green | Green/White |
リソース
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
インダクタンス(mH) | 3.7 |
電気抵抗(ohm) | 3.7 |
定格電流(A) | 1.0 |
ステップ角(°) | 1.8 |
リニアモータータイプ | エクスターナル(Acme) |
物理仕様 | |
ボディー長さ(mm) | 46 |
フランジサイズ(mm) | Nema 11 (28 x 28) |
リード長(mm) | 300 |
リードスクリュー径(mm) | 4.76 |
リードスクリュー長さ(mm) | 150 |
リード数 | 4 |
ねじリード(mm) | 2.54 |
分解能(mm) | 0.0127 |
IP等級 | 40 |
