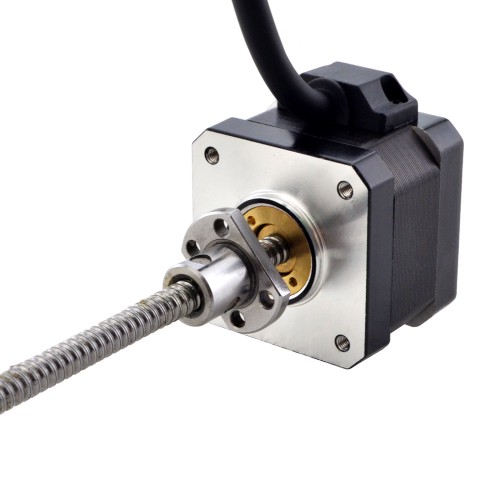

NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937") 長さ 150mm
このモデルは、本体長さ 34mm、ステップ角 1.8 度、定格電流 1.5A の Nema 17 ボールネジ リニア ステッピング モーターです。直径 6mm (0.2362 インチ)、長さ 150mm (5.9055 インチ) のボールねじとスチール製ねじナットが統合されており、直線移動は 1 回転あたり 1mm (0.03937 インチ) です。高性能、長寿命、低騒音、高効率という特徴を持っています。
電気仕様
製造業者部品番号: 17E13S1504BSM5-150RS
モータータイプ: 外部（ボールねじ）
ステップ角 : 1.8°
保持トルク: 0.3Nm(42.48oz.in)
定格電流/フェーズ: 1.5A
フェーズ抵抗: 1.8ohms
インダクタンス: 2.2mH±20%(1KHz)
精度等級: C7
物理仕様
フレームサイズ: 42 x 42mm
ボディの長さ: 34mm
リードスクリュー長さ: 150mm(5.9055")
リードスクリュー径: Φ6mm(0.2362")
分解能: 0.005mm(0.0001969")
ねじリード: 1mm(0.03937")
リードの数 : 4
リード長: 500mm
接続
| A+ | A- | B+ | B- |
| Red | Red/White | Green | Green/White |
リソース
リードスクリューの端部加工
.jpg "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
バックラッシュ防止ナット
SKYSMOTOR は、外部リードスクリューリニアアクチュエータ (サイズ 34 を除く) およびノンキャプティブリードスクリューリニアアクチュエータ (サイズ 24 および 34 を除く) 用のバックラッシュ防止ナットを提供します。
数百万回のサイクル後、親ねじと SKYSMOTOR 標準プラスチックナットの間に公称バックラッシュが生じるはずです。SKYSMOTOR は数百万サイクルを保証しますが、物理的なバックラッシュが増加する可能性があります。バックラッシュを軽減または解消するために、SKYSMOTOR はバックラッシュ防止ナットのバネ圧力構造を提供します。
.png "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
エンコーダ
.png "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
アプリケーション要件に応じて、インデックス出力または非インデックスタイプのエンコーダ、およびシングルエンドまたは差動出力のスルー出力方式を簡単に選択できます。
また、さまざまな解像度を自由に選択でき、簡単かつ正確な位置決めが可能です。
SKYSMOTOR の標準エンコーダはすべて光学式でインクリメンタルです。エンコーダを選択するときは、オプション、特にサイズ、解像度、インデックス、出力方法を慎重に確認してください。
ブレーキ
特に垂直用途や突然の電源オフ状態からモーターを保持する場合、NEMA14、17、23、24、および 34 サイズ用の SKYSMOTOR 標準電源オフ ブレーキは、お客様の不安を軽減するのに役立ちます。
.png "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
配線、ケーブルおよびコネクタ
.png "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
フライングワイヤリード、またはコネクタ
曲がったリード線
熱収縮チューブまたは熱膨張チューブ
ケーブルハウジング
テフロンコーティングねじ
お客様のアプリケーションでグリースレスのネジとナットの組み合わせが必要な場合、SKYSMOTOR はステッピング リニア アクチュエータのテフロン コーティング親ネジを提供します。
テフロンコーティングされたリードスクリューステッパーリニアアクチュエータは、従来のSUSリードスクリューに比べて寿命が長く、より優れた推力発生が可能です。
テフロン コーティングは、SKYSMOTOR の親ネジ オプションの全範囲と、外部、非キャプティブ、キャプティブなどのすべてのタイプのリニア アクチュエータに適用できます。
また、バックラッシュ防止ナットとテフロンコーティングネジの組み合わせも可能です。
.png "NEMA 17 エクスターナルリニアステッピングモータ 17E13S1504BSM5-150RS 0.3Nm ねじリード 1mm(0.03937")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 電気仕様 | |
|---|---|
| バイポーラ/ユニポーラ | バイポーラ |
| インダクタンス(mH) | 2.2 |
| 電気抵抗(ohm) | 1.8 |
| 定格電流(A) | 1.5 |
| ステップ角(°) | 1.8 |
| リニアモータータイプ | エクスターナル(Ball Screw) |
| 物理仕様 | |
| ボディー長さ(mm) | 34 |
| フランジサイズ(mm) | Nema 17 (42 x 42) |
| リード長(mm) | 500 |
| リードスクリュー径(mm) | 6 |
| リードスクリュー長さ(mm) | 150 |
| リード数 | 4 |
| ねじリード(mm) | 1 |
| 分解能(mm) | 0.005 |
| IP等級 | 40 |
-
