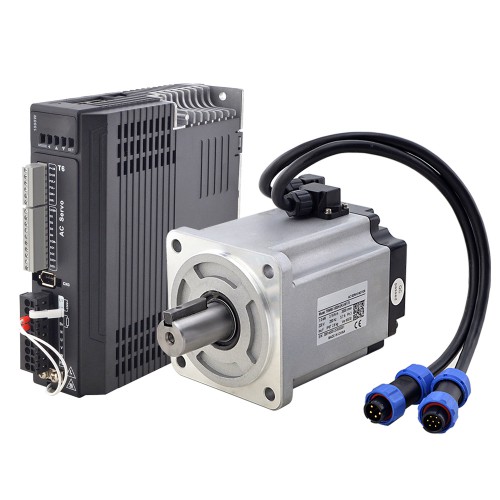

T6シリーズ 1000W デジタル AC サーボモーター & ドライバー キット 3.19Nm 17 ビット エンコーダー IP65
T6 シリーズ AC サーボ製品は、位置の高精度制御向けに設計されたコスト効率の高い AC デジタル サーボです。最大1kWの出力範囲で、簡単な構成プロセスでさまざまなアプリケーション、パフォーマンスに最適なソリューションを提供できます。
MFC、振動抑制、マルチモードフィルタ機能などの豊富な機能と17bitまたは23bitのエンコーダ分解能を組み合わせて、マシンにインテリジェントなパフォーマンスを提供します。
キット内容
1 x T6-1000RS: 1000W AC サーボモータードライバー
1 x T6M80-1000H2A3-M17S: 1000W AC サーボモーター 3000rpm 3.19Nm 17 ビットエンコーダー IP65
1 x CMST1M5: IP65 航空コネクタ付き 1.5m モーター延長ケーブル
1 x CEST1M5: IP65 航空コネクタ付き 1.5m エンコーダ延長ケーブル
ドライバー仕様
製造業者部品番号: T6-1000RS
Modbus RTU通信
サポートパルス制御
PR機能、16パス
エンコーダ信号 A/B/Z 差動出力および Z OC 出力
4つの入力と3つの出力
定格電圧 AC220V 1相
定格出力 1000W
利用可能な17ビット/23ビットエンコーダ
モーターの自動識別
寸法: 175*168*50mm
電気仕様
製造業者部品番号: T6M80-1000H2A3-M17S
定格電圧: 220VAC
定格出力: 1000W
定格トルク: 3.19Nm
ピークトルク: 9.56Nm
定格速度: 3000rpm
ピーク速度: 5000rpm
定格電流: 5.7A
ピーク電流: 17.7A
トルク定数: 0.56N.m/A
逆起電力定数: 38.3V/krpm
抵抗: 1.08ohm
インダクタンス: 5.6mH
慣性: 2.0kg*m2*10-4
極: 10
エンコーダ: 17ビットインクリメンタルエンコーダ
IP等級: IP65
質量重量: 2.8Kg
リソース
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
Servo Motor Specification | |
---|---|
制御モード | Modbus RTU / パルスモード |
定格電力(W) | 1000 |
入力電圧(V) | 220VAC |
定格回転数(rpm) | 3000 |
定格トルク(Nm) | 3.19 |
最高速度(rpm) | 5000 |
最大トルク(Nm) | 9.56 |
ブレーキ付き | No |
物理仕様 | |
フランジサイズ(mm) | 80 x 80 |
シャフト直径(mm) | 19 |
IP等級 | IP65 |
