400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け
説明：

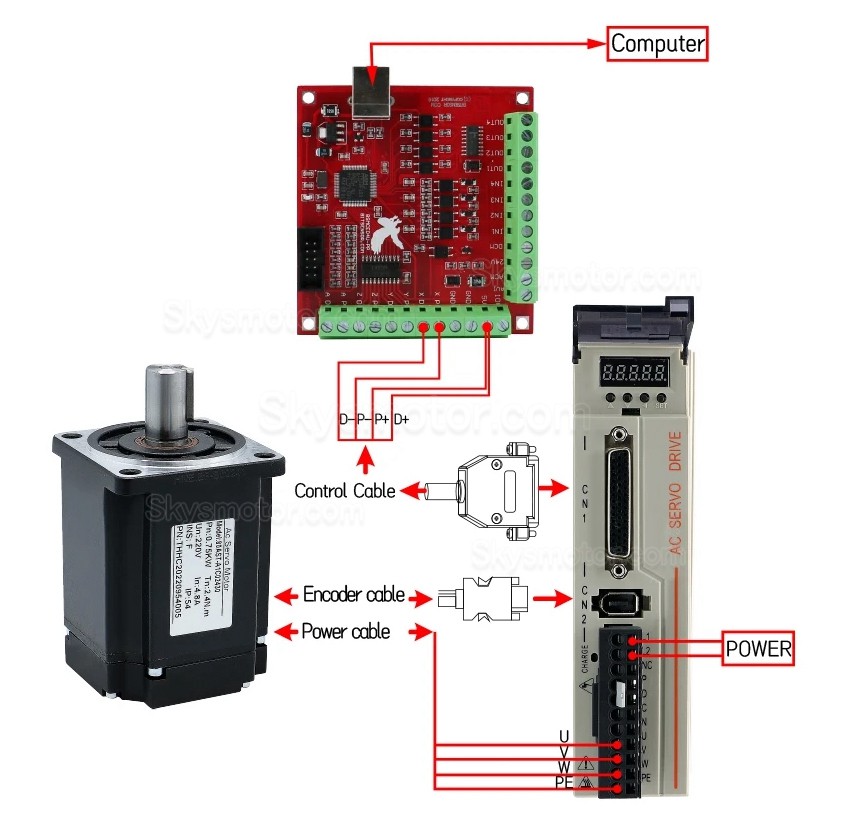

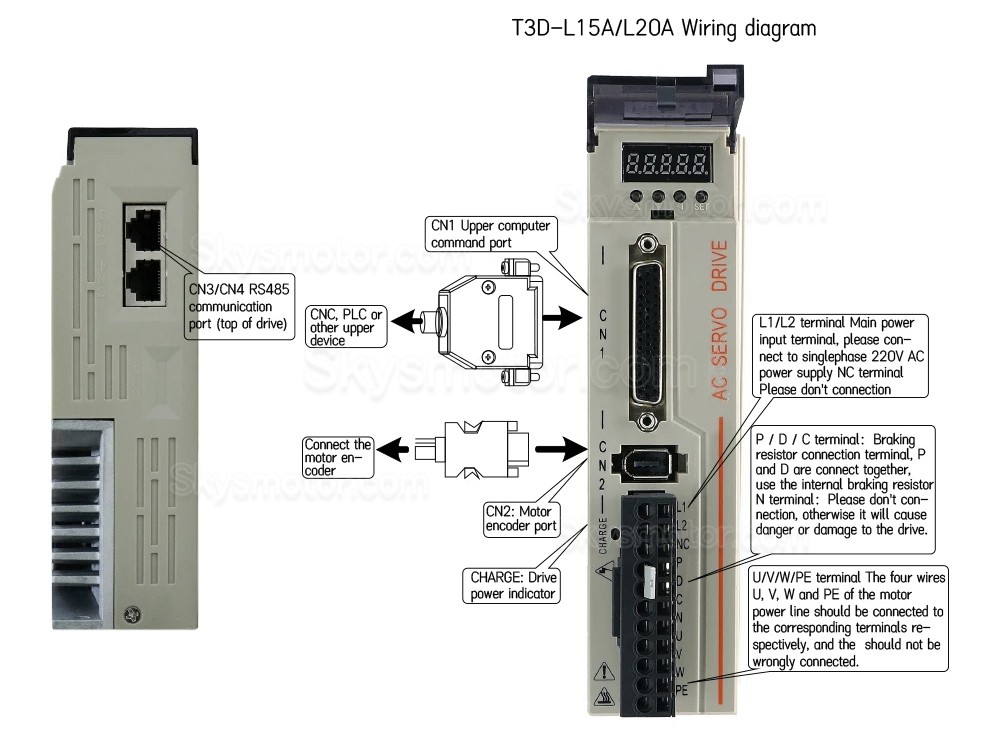

1: パルス（5Vまたは24Vパルス信号）、アナログ量（0-10V）、Modbus RS485制御をサポート
2: CNCおよびPLCシステムをサポート
3: 24Vパルス信号に接続するには、P+とD+に2K 1/4W抵抗器を2個直列に接続する必要があります。そうしないと、ドライバが焼損します。
4: ブレーキ付きモーターは24Vの外部電源とリレーに接続する必要があります
5: 電源オン設定
P-036を1（反対方向）0（正方向）のモーター方向変換パラメータに変更します
P-098を1（内部有効）0（外部有効）に変更します
P-029電子ギア比のパラメータが大きいほど、速度が速くなります。
E-SEF の確認ボタンを長押しすると、「DONE」と表示され、正常に保存されます。すべてのパラメータを設定したら、電源をオフにして再起動します。

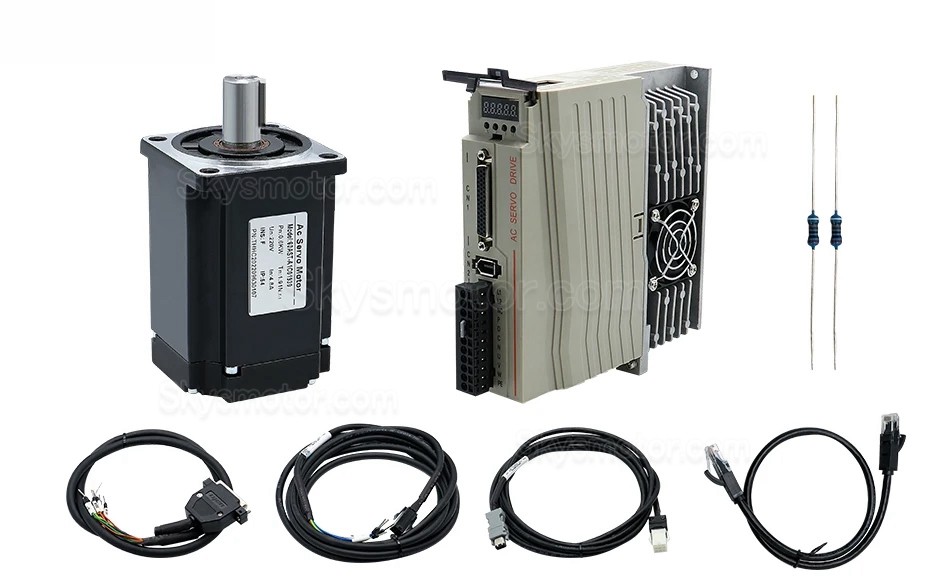

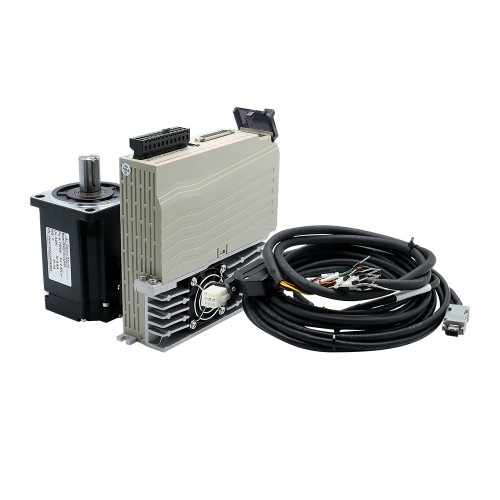

包装内容明細書：
1* サーボモーター ( 17 bit アブソリュート )
1 * ACドライバー
1* 3メートルエンコーダケーブル + 電源ケーブル
1 * 制御信号ケーブル
2* 2K 1/4W抵抗
1 * RS485 ケーブル
.jpg "400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け")
.jpg "400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け")
.jpg "400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け")
.jpg "400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け")
.jpg "400W/600W/750W/1000W ACサーボモーター＆ドライバーキット 110V / 220V 1.27Nm-3.8Nm CNCおよびPLCシステム向け")

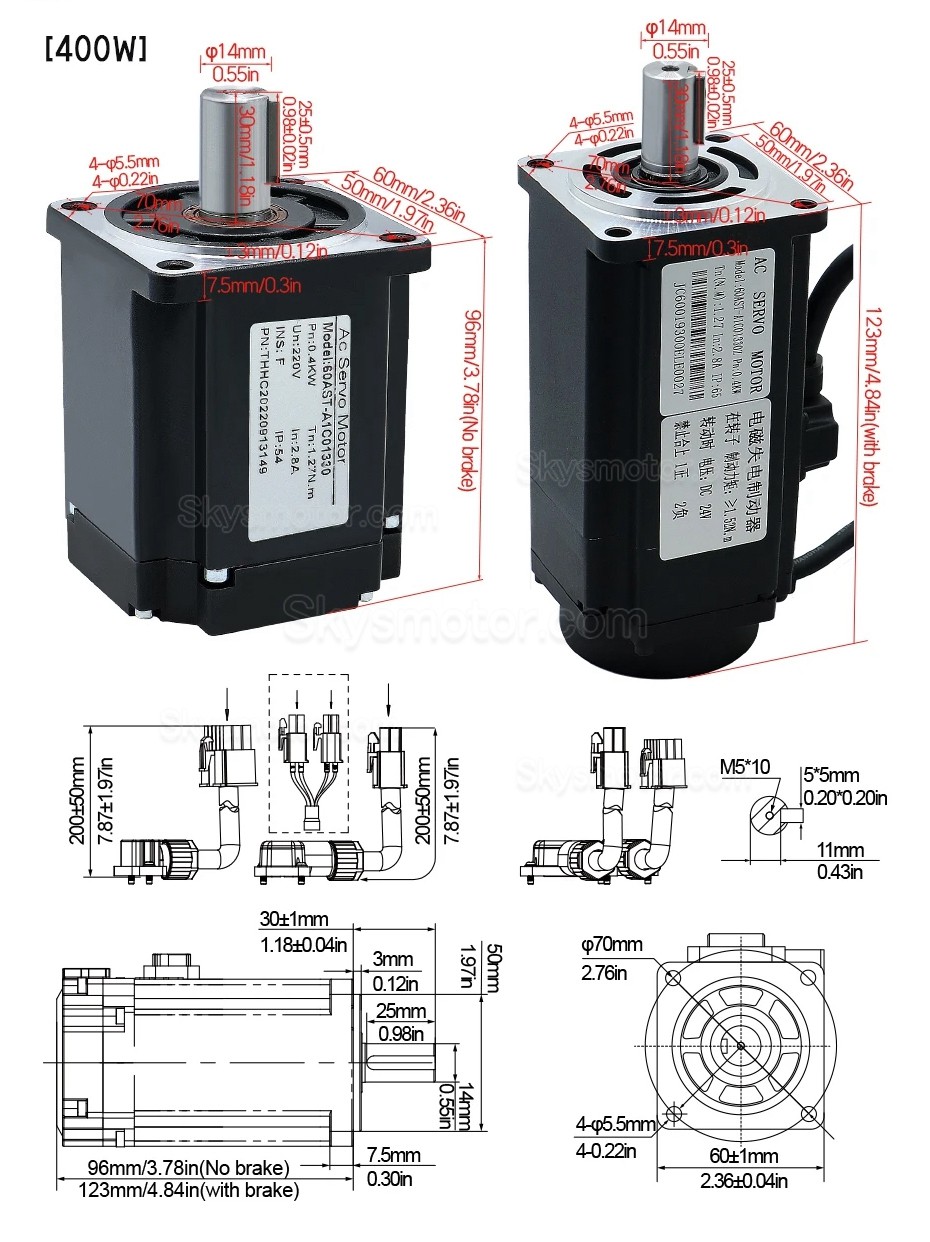

| 技術仕様 | ||||
| 定格電圧 (V) | 220 | 220 | 220 | 220 |
| 定格電力 (W) | 400 | 600 | 750 | 1000 |
| ローターポールペア (P) | 5 | 5 | 5 | 5 |
| 定格トルク (Nm) | 1.27 | 1.91 | 2.4 | 3.8 |
| 瞬間最大トルク（Nm） | 3.82 | 5.73 | 7.2 | 11.4 |
| 定格回転数 / 最高回転数（rpm） | 3000/6000 | 3000/6000 | 3000/5000 | 2500/3000 |
| 定格電流 (A) | 2.8±10% | 4±10% | 4.8±10% | |
| 瞬間最大電流 (A) | 8.4±10% | 12±10% | 14.4±10% | |
| モーメント係数 (Nm/A) | 0.42±10% | 0.54±10% | 0.5±10% | 0.93±10% |
| 逆起電力係数（X10 V/rpm） | 27.5±10% | 32.5±% | 33.2±10% | 56±10% |
| >抵抗（Ω） | 3±10% ( 20℃ ） | 3.2± 10%（20 ℃） | 1.6 ± 10%（20 ℃） | 3±10%（20℃） |
| インダクタンス (mH) | 7.8±20% ( 20℃ ) | 8.4±20% ( 20℃） | 9.5±20% （20℃） | 19±20% (20℃） |
| 慣性モーメント (X10V/rpm) | 0.68 [0.73] ± 10% | 0.82[1.7] ± 10% | 1.72 [1.77]± 10% | 2.4[2.45]±10% |
| 最大ラジアル荷重 ( N ) | 245 | 392 | ||
| 最大軸方向荷重（N） | 74 | 147 | ||
| 重量 (KG) | 1.22 [1.65]± 10% | 1.4[1.7]±10% | 2.2[3]±10% | 2.71[3.36]±10% |
| エンコーダ解像度 | 10000ppr | |||
| 保護構造 | IP65 | |||
| 絶縁クラス | F | |||
| 絶縁抵抗 | 20m Ω DC500V 以上 | |||
| 絶縁耐電圧 | AC 1500V 1min | |||
| 振動レベル | 操作性はA評価 | |||
| 回転 | 前進回転コマンド、負荷側から見て、反時計回り（CCW） | |||
| 周辺環境 | 温度 -20℃ ~ 40 ℃, 湿度 20% ~ 80% RH ( 結露なし ) ,高度1000以下 | |||
| 温度 - 20℃ ~ 60℃, (凍結なし) 湿度 20% ~ 80% RH (結露なし) | ||||
| 衝撃強度 | 98m/S ² | |||
| 耐振動性 | 49m/S ² | |||

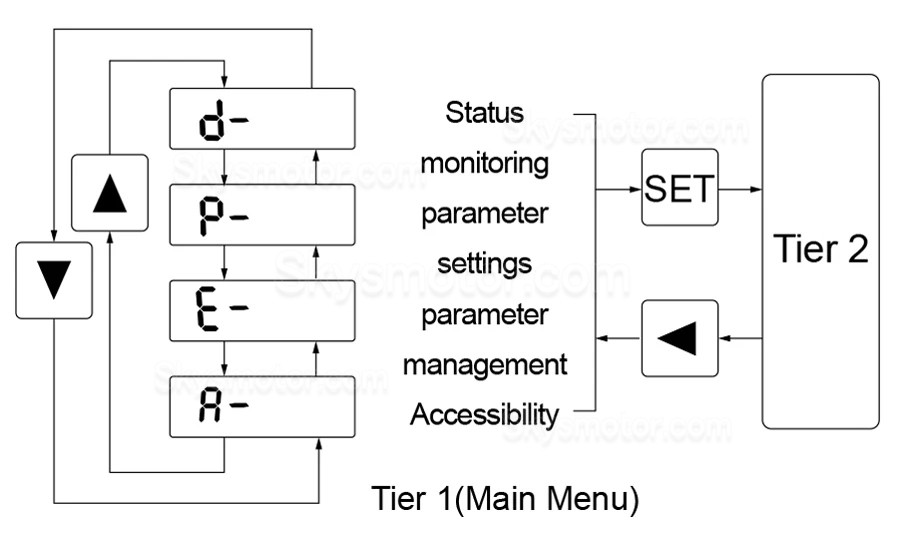

| シンボル | 名前 | 機能 |
| POW | 電源ライト (なし) |
左から2番目のデジタル管の小数点が点灯し、サーボに電圧が不足であることを示します。 |
| RUN | ランニングライト (なし) |
左から最初のデジタルチューブの小数点が点灯し、サーボが有効になっていることを示します。 |
| ▲ | 追加キー | シリアル番号の値を増やします。長押しすると繰り返し効果があります |
| ▼ | 減少キー | シリアル番号の値を減らし、長いプレスは繰り返し効果があります |
| ◀ | 終了キー | メニュー終了、操作中止 |
| SET | 入力 | メニュー入力、パラメータ変更確認、操作確認 |
電源投入後に設定:
P-098を見つけて1に変更します
E-SEF を見つけて、「DONE」と表示されるまで確認キーを押し続けます。パラメータは正常に保存されました。すべてのパラメータを設定したら、電源をオフにして再起動します。
一般的なパラメータ:
P-036は、モータ方向変換パラメータを1（逆方向）0（正方向）に変更します。デフォルトは1逆方向です。
P-029（電子ギア比分子）はデフォルトで1です。値が大きいほど速度が速くなります。
（上記パラメータは一般的な設定パラメータです。他のパラメータを変更する必要がある場合は、マニュアルを参照するか、技術/営業担当者にお問い合わせください）
以下のパラメータは固定調整パラメータです。機器が正常であれば調整は必要ありません。
P-005（スピードリング剛性）
P-009（ポジションリング剛性）
P-006（通常、最大設定は100程度）
P-019（通常、最大設定は300程度）
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| サーボ モーター仕様 | |
|---|---|
| 定格電力(W) | 400 / 600 / 750 / 1000 |
| 入力電圧(V) | 220 |
| 定格回転数(rpm) | 3000 / 2500 |
| 定格トルク(Nm) | 1.27 / 1.91 / 2.4 / 3.8 |
| 最高速度(rpm) | 3.82 |
| 最大トルク(Nm) | 5.73 / 7.2 / 11.4 |
| ブレーキ付き | Yes |
| 物理仕様 | |
| ボディー長さ(mm) | 96 / 114 / 106 / 115 |
| シャフト直径(mm) | 14 / 19 |
| 轴长(mm) | 25 |
| シャフトタイプ | キー溝 |
| 重量(g) | 1660 / 1700 / 3000 / 3360 |
-
