このキットの代替品は次のとおりです: 1-OK2D42BH-24HE34

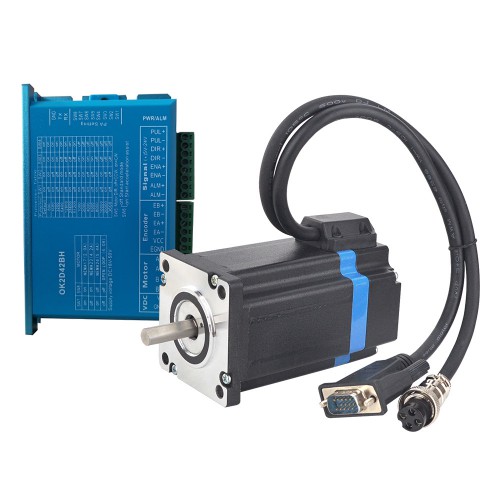

このCNCキットには含まれるもの:
-
- 1 x クローズドループステッピングドライバー 0~5.6A 18~70VDC Nema 17、Nema 23、Nema 24 ステッピングモーター用
- 1 x Nema 24 クローズドループステッピングモーター 3.5Nm/495.74oz.in エンコーダー 1000CPR
- 1 x 1.7 m (67 インチ) 長エンコーダ延長ケーブル 閉ループステッピングドライバー用
- 1 x RV-4 AWG20 1.7 m (67 インチ) 長モーター延長ケーブル GX16 航空プラグ付き Nema 23 および 24 閉ループ ステッピング モーター用 (航空プラグ モデル モーター専用)
モーター仕様
- 製造業者識別番号: 24HS33-5804D-E1000
- モーターの種類: バイポーラステッパー
- ステップ角度: 1.8 deg
- フレームサイズ: 60 x 60mm
- 保持トルク: 3.5 N.m(495.74 oz.in)
- 定格電流/相: 5.8 A
- シャフト径: Φ8 mm
- フルD-cutシャフトの長さ: 25 mm
- 位相抵抗: 0.62 ohm
- 相インダクタンス: 2 mH ± 20%(1KHz)
- リードの数: 4
- リードの長さ: 300 mm
- 駆動電圧: 5V
- 出力電流: 55mA
- 解像度: 1000ppr
- 出力信号: 2 チャンネル
- 穴径: Φ8mm
- 出力周波数: ≤1MHz
- 動作速度: ≤5000rpm
- IP保護 : IP20
接続
|
A+
|
A-
|
B+
|
B-
|
|
白
|
緑
|
青
|
黒
|
ドライバー仕様
型式:OK2D42BH
出力ピーク電流: 0~5.6A
入力電圧: +18~70VDC (Typical 36VDC)
ロジック信号電流: 7~16mA (Typical 10mA)
パルス入力周波数: 0~200kHz
マイクロステップ(ステップ/回転):400~51200ppr
エンコーダ電流:50mA
絶縁抵抗: 500MΩ
重量:580g
新型32ビットモーター制御専用デュアルコアDSPチップを採用します;
高度なベクトル電流、速度、位置閉ループ制御アルゴリズムを採用します;
静的電流と動的電流比は自動設定可能です;
モーターには 1000 ラインの高精度エンコーダーが付属しています;
フォトカプラ絶縁差動信号入力;
インパルス応答周波数は最大 300KHZ に達します;
ほとんどの顧客の要件を満たすために 16つ の設定 (200 ～ 51200) に細分化されています;
過電流、過電圧、過速度、過熱、過大なトラッキングエラーなどの保護機能を備えています。
リソース
- モーターのデータシート: 24HS33-5804D-E1000.pdf
- モータートルク曲線: 24HS33-5804D-E1000_Torque_Curve.pdf
- ドライバーマニュアル: OK2D42BHmanual.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| CNC Kit Specification | |
|---|---|
| シングルシャフト/デュアルシャフト | Single Axis |
| オープンループ/クローズドループ | Closed-loop |
| モータ仕様 | |
| 保持トルク(Ncm) | 350 |
| 保持トルク(oz.in) | 495.74 |
| インダクタンス(mH) | 2 |
| リード長(mm) | 300 |
| モータのフランジサイズ | Nema 24 |
| リード数 | 4 |
| 電気抵抗(ohm) | 0.62 |
| 定格電流(A) | 5.8 |
| シャフト直径(mm) | 8 |
| 軸長(mm) | 25 |
| ステップ角(°) | 1.8 |
| エンコーダ仕様 | |
| IP保護 | IP20 |
| 出力電流(mA) | 55 |
| 出力周波数(MHz) | ≤1 |
| 出力信号 | 2 Channels |
| 解像度(cpr) | 1000 |
| 回転数(rpm) | ≤5000 |
-
