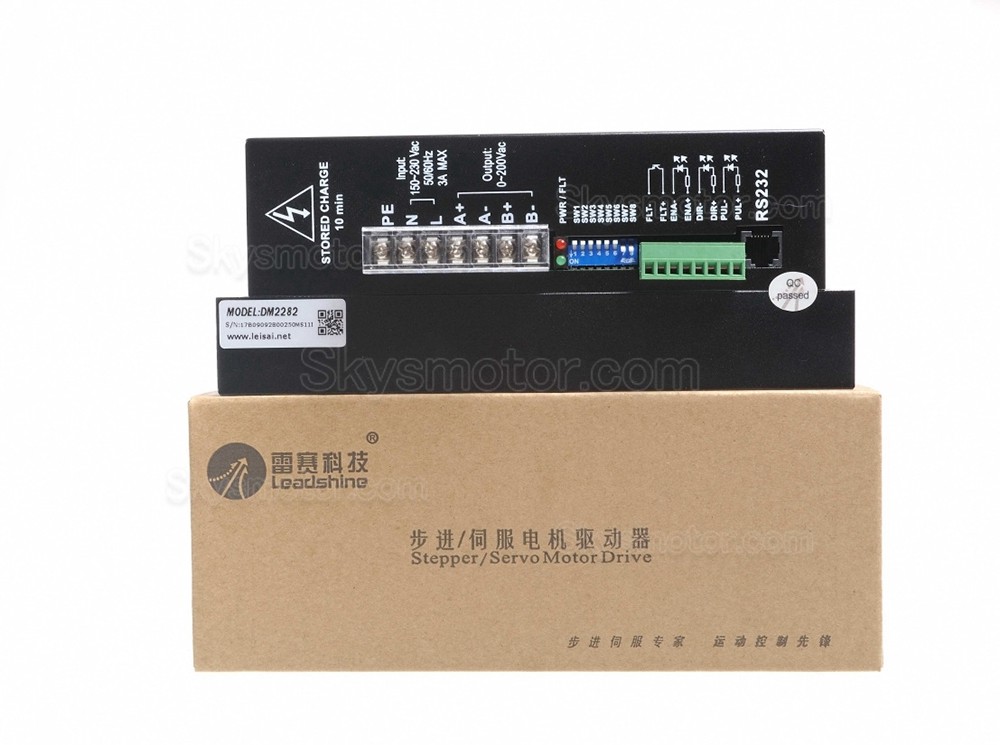

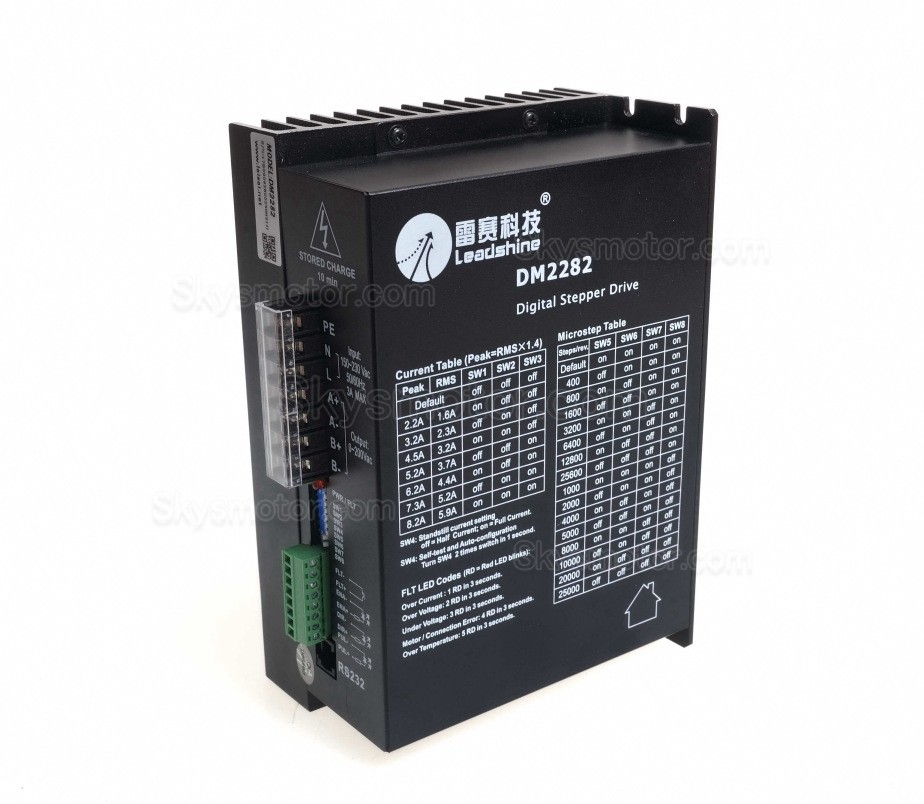

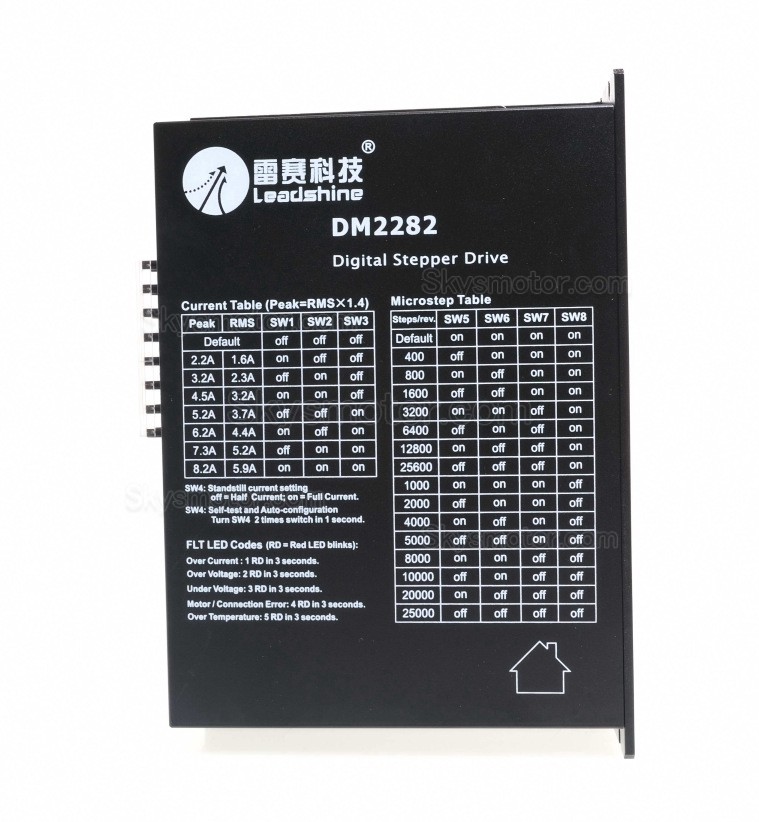

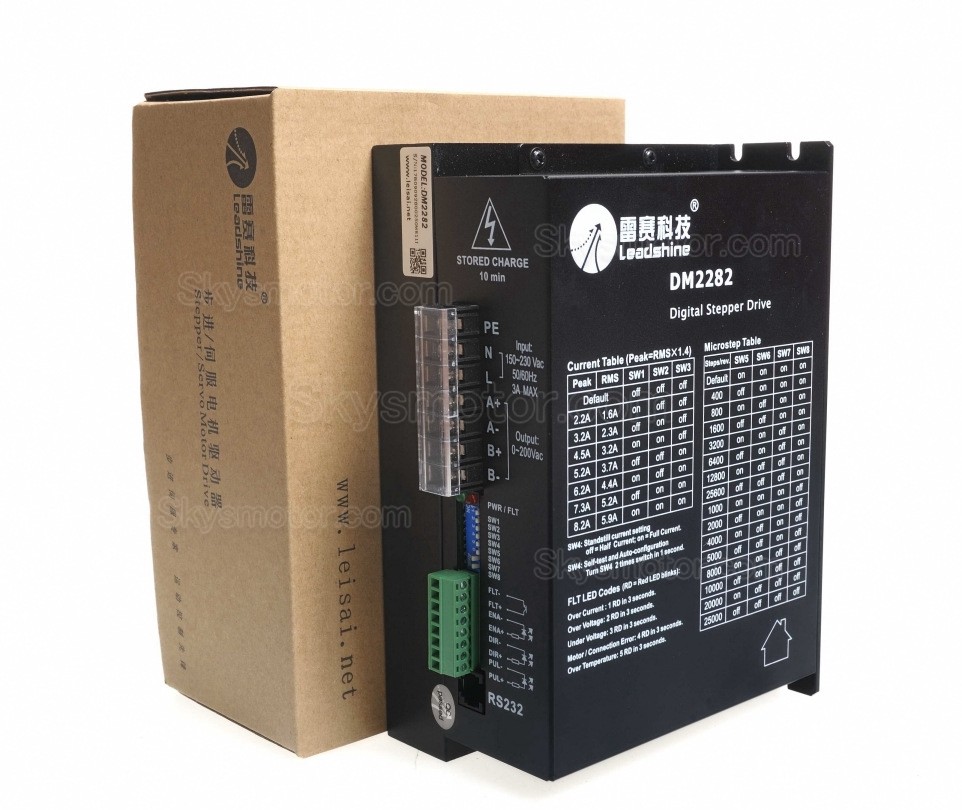

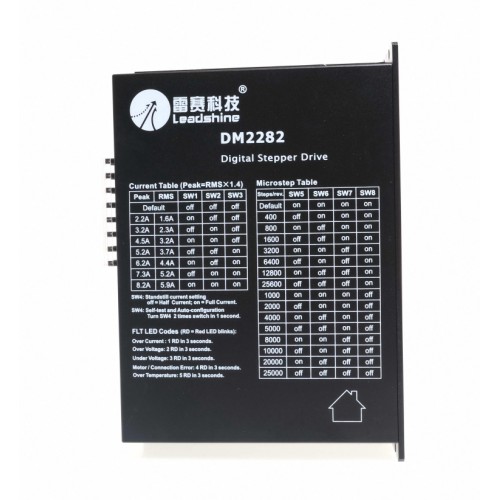

Nema 34,42 ステッピングモータ用デジタルステッピングドライバ Leadshine DM2282 0.5-8.2A

Leadshine DM2282 2相デジタル ステッピング モーター ドライバー Nema 34、Nema 42 ステッピング モーター用

DM2282 は、高度な制御アルゴリズムを備えた DSP をベースとした、高電圧、多用途性の完全デジタル ステッピング ドライバーです。独自のレベルのシステムの滑らかさをもたらし、最適なトルクを提供し、ミッドレンジの不安定性を解消します。モーターのセルフテストとパラメーターの自動構成テクノロジーは、さまざまなモーターに対して最適な応答を提供し、使いやすいです。駆動されるモーターは、市販されているほとんどのドライバーよりもはるかに小さな騒音、低発熱、スムーズな動きで動作します。DM2282 はそのユニークな機能により、低速の滑らかさを必要とするアプリケーションにとって理想的なソリューションとなります。

特徴:

● ステップと方向 (PUL/DIR) または CW/CCW (ダブルパルス) 制御

● 動作電圧: 150 - 230 VAC または 212 - 325 VDC

● 最大パルス入力周波数 200 KHz

● DIP スイッチ経由で 200 ～ 25,600、または、ソフトウェア経由で 200 ～ 51,200 の 16 マイクロステップ分解能

● DIP スイッチ経由で 1.4 ～ 8.2A、または、ソフトウェア経由で 0.5 ～ 8.2Aの8 つの出力電流設定

● モーターの振動を低減するための設定可能な制御コマンドの平滑化;

用途：

NEMA サイズ 34 ～ 51 の幅広いステッピング モーターに適しています。レーザーカッター、レーザーマーカー、高精度X-Yテーブル、ラベリングマシン、CNCルーターなどの様々な用途に使用できます。DM2282 はそのユニークな機能により、低速の滑らかさと高速性能の両方を必要とするアプリケーションにとって理想的な選択肢となります。

電気仕様:

出力ピーク電流: 0.5~8.2A

入力電圧: +115~325VDC  (普通 325VDC), 80~253VAC (普通 230VAC)

ロジック信号電流: 7~16mA (普通 10mA)

パルス入力周波数: 0~200kHz

パルス幅: 2.5μS

絶縁抵抗: 500MΩ Min;

動作環境およびその他の仕様(Tj = 25℃/77℉):

冷却: 自然冷却または強制冷却

環境: 粉塵、油霧、腐食性ガスを避ける;

保護等級:IP20

周囲温度: 0℃ － 50℃

湿度: 40%RH－90%RH

動作温度 (Heat Sink):70℃ (158 F) Max

振動: 10-55Hz / 0.15mm

重量: -20℃ － 65℃

重量:約1.3kg

リソース

• DM2282_V3.0_User_Manual.pdf
• ProTuner for the DM Series Stepper Drives.zip
• StandardProTuner for DM2282 V3.0_setup.zip

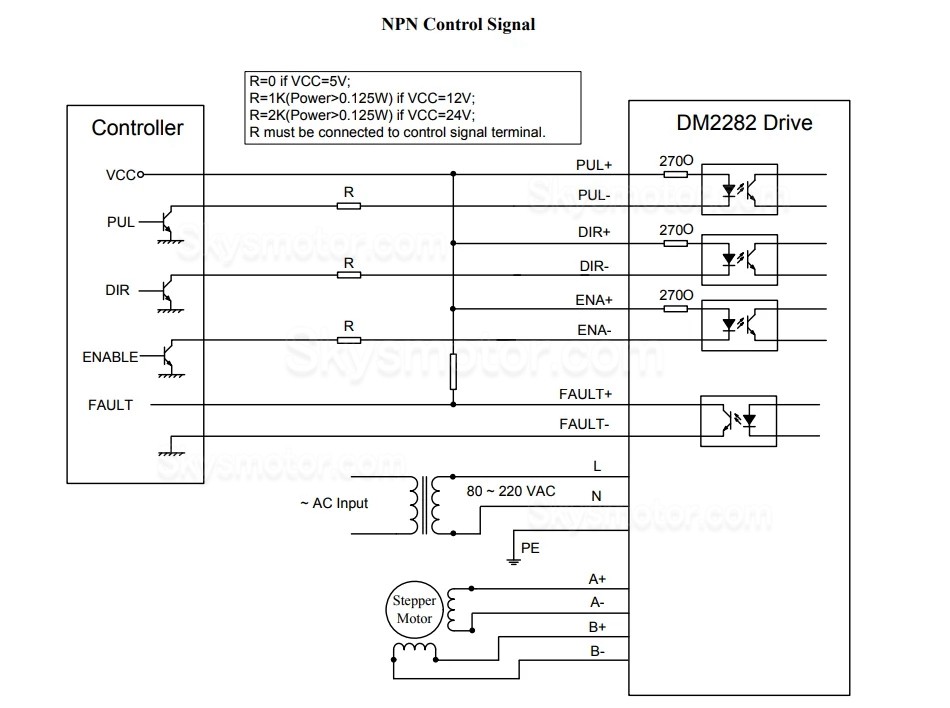

TYPICAL CONNECTION SCHEMATIC:

A typical system consists of stepper motor, stepper motor driver, power supply and controller. The following image shows a typical connection schematic:

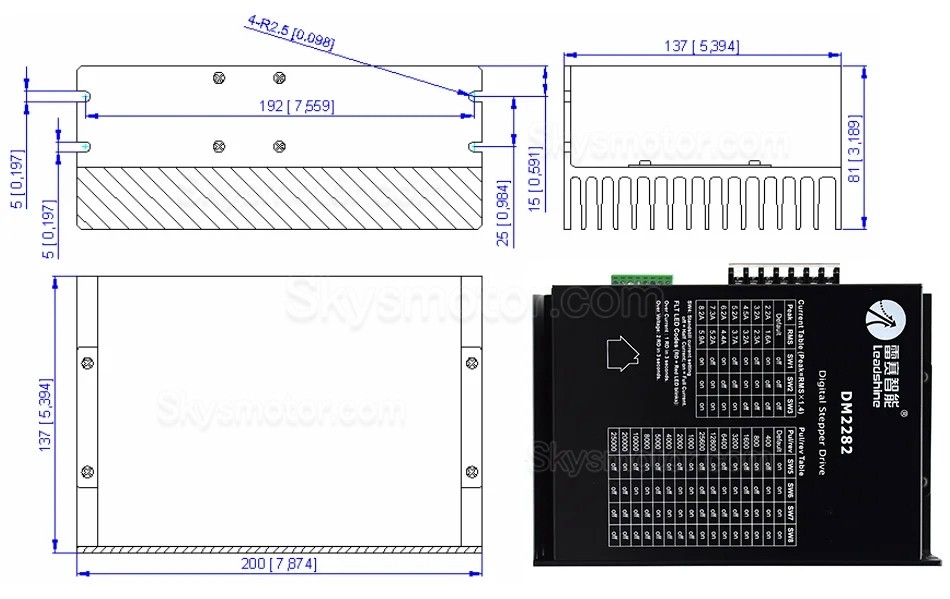

MECHANICAL SPECIFICATIONS: MM [INCH]
