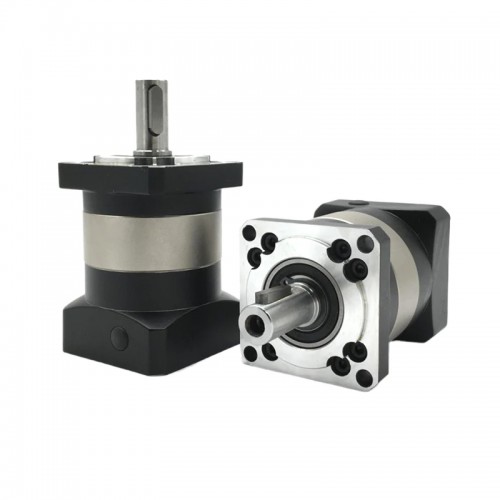

PW060シリーズ ヘリカル遊星ギアボックス 6.35/8/9.525/11/14mm入力シャフト (Nema23 ステッピングモーター /Nema 24 サーボモーター用)
仕様:
入力速度: 8000RPM
出力トルク: 25Nm-43Nm
モデル番号: PW060
ギア配置: ヘリカル
認証: CE,RoHS
最大ラジアルトルク: 1350N
最大軸トルク: 630N
最大入力速度: 8000RPM
定格入力速度: 4000RPM
騒音: ≤58dB
全負荷効率: L1≥95%, L2≥92%
バックラッシュ: 3:1-10:1 ≤ 5 分角; 比率 15:1-100:1 ≤ 7 分角
IP等級: IP65
動作温度: -10℃~+90℃;
包装:
1* 遊星減速機
1* キー
4* 取り付けネジ
| 型式 | PW060 | PW090 | PW120 | |||
| 入力フランジ | mm | 60 | 90 | 130 | ||
| 入力サイズ | mm | 6.35/8/9.525/11/14 | 12.7/14/16/19 | 19/22/24 | ||
| 出力シャフト | mm | 14 | 20 | 25 | ||
| 最大出力トルク | Nm | 1.5倍の定格出力トルク | ||||
| 瞬時のブレーキトルク | Nm | 2.5倍の定格出力トルク | ||||
| 最大ラジアルトルク | N | 1350 | 3100 | 6100 | ||
| 最大軸トルク | N | 630 | 1300 | 2800 | ||
| ねじり剛性 | Nm/分角 | 5 | 10 | 20 | ||
| 最大入力速度 | rpm | 8000 | 6000 | 6000 | ||
| 定格入力速度 | rpm | 4000 | 3000 | 3500 | ||
| 騒音 | dB | ≤58 | ≤60 | ≤65 | ||
| 寿命 | h | 20000 | ||||
| 全負荷効率 | % | L1≥95%, L2≥92% | ||||
| バックラッシュ | P2 | Stage 1 | 分角 | ≤5 | ≤5 | ≤5 |
| Stage 2 | 分角 | ≤7 | ≤7 | ≤7 | ||
| パラメータ | Stage | ギア比 | PW060 | PW090 | PW120 | |
| 定格出力トルク(N.m) | Stage 1 | 3:1 | 35 | 100 | 165 | |
| 4:1 | 43 | 125 | 220 | |||
| 5:1 | 43 | 125 | 220 | |||
| 7:1 | 40 | 98 | 200 | |||
| 10:1 | 25 | 70 | 150 | |||
| Stage 2 | 15:1 | 35 | 100 | 165 | ||
| 20:1 | 43 | 125 | 220 | |||
| 25:1 | 43 | 125 | 220 | |||
| 30:1 | 35 | 100 | 165 | |||
| 35:1 | 43 | 125 | 210 | |||
| 40:1 | 43 | 125 | 210 | |||
| 50:1 | 43 | 125 | 210 | |||
| 70:1 | 40 | 98 | 200 | |||
| 100:1 | 25 | 70 | 165 | |||
| 慣性モーメント(Kg.cm2) | Stage 1 | 3:1 | 0.16 | 0.61 | 3.25 | |
| 4:1 | 0.14 | 0.48 | 2.74 | |||
| 5:1 | 0.13 | 0.47 | 2.71 | |||
| 7:1 | 0.13 | 0.45 | 2.62 | |||
| 10:1 | 0.13 | 0.40 | 2.57 | |||
| Stage 2 | 15:1 | 0.13 | 0.61 | 0.45 | ||
| 20:1 | 0.13 | 0.45 | 0.45 | |||
| 25:1 | 0.13 | 0.67 | 0.40 | |||
| 30:1 | 0.13 | 0.45 | 0.45 | |||
| 35:1 | 0.13 | 0.45 | 0.45 | |||
| 40:1 | 0.13 | 0.45 | 0.45 | |||
| 50:1 | 0.13 | 0.40 | 0.40 | |||
| 70:1 | 0.13 | 0.40 | 0.40 | |||
| 100:1 | 0.13 | 0.40 | 0.40 | |||
| IP等級 | IP65 | |||||
| 動作温度 | -10℃~+90℃ | |||||
.png "PW060シリーズ ヘリカル遊星ギアボックス 6.35/8/9.525/11/14mm入力シャフト (Nema23 ステッピングモーター /Nema 24 サーボモーター用)")
.png "PW060シリーズ ヘリカル遊星ギアボックス 6.35/8/9.525/11/14mm入力シャフト (Nema23 ステッピングモーター /Nema 24 サーボモーター用)")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。

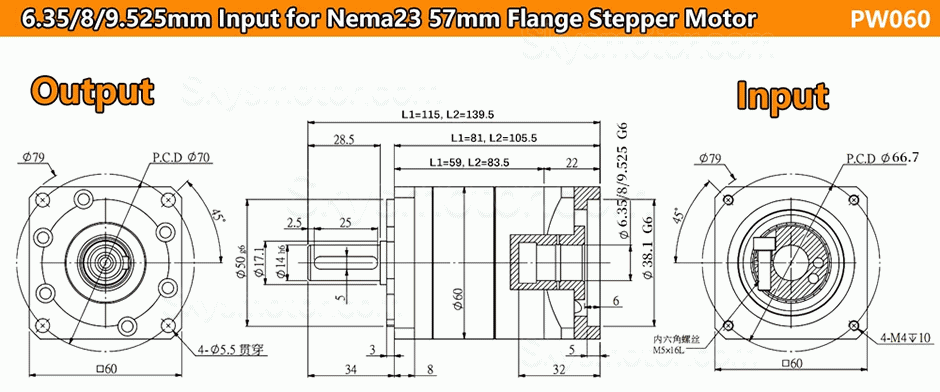

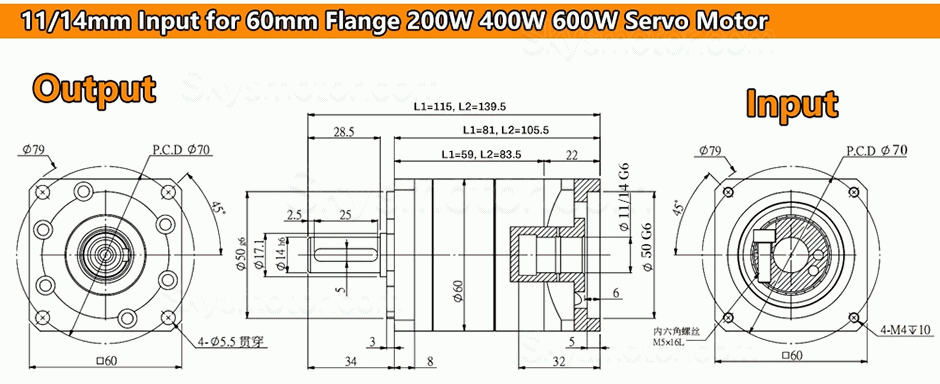

| 物理仕様 | |
|---|---|
| フランジサイズ(mm) | 60 x 60 |
| ギアボックスの長さ(mm) | 81 / 105.5 |
| 入力軸径(mm) | 6.35 / 9.525 / 11 / 14 |
| 入力軸長(mm) | 32 |
| 出力軸径(mm) | 14 |
| 出力軸長(mm) | 28.5 |
| 適用するモーター | Nema 23ステッピングモーター / 60mm フレームサーボモーター |
| ギアボックスタイプ | ヘリカル遊星ギアボックス |

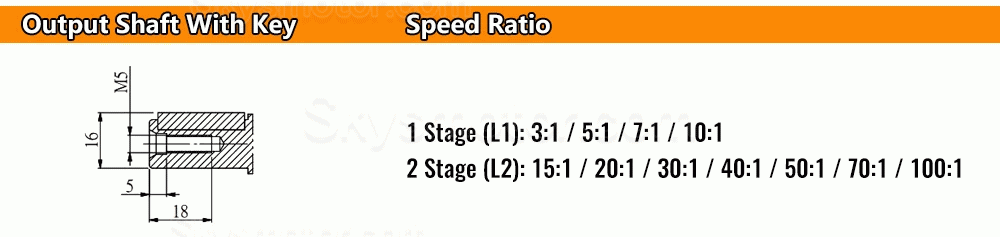

| ギア比 | 3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| 出力軸タイプ | キー溝 |
| 製品シリーズ | PW060 |
-
