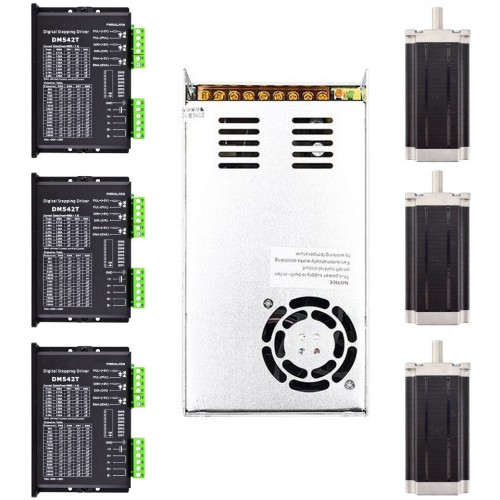

CNCセット含む物:
- 3 x Nema 17, 23, 24ステッピングモーター用デジタルステッピングモータードライバ1.0-4.2A 20-50VDC
- 3 x Nema 23ステッピングモーター3Nm (425oz.in)
- 1 x 400W 36V 11A 115/230V スイッチング電源
ドライバ仕様
- 入力電圧 20-50VDC
- 反共振は最適トルクを提供し、中域不安定性をゼロにする
- 電源を入れると、モータ自動識別及びパラメータ自動設定により、異なるモータに最適な応答を提供する
- マルチステッピングは、低分解能のステップ入力がより高いマイクロステップ出力を生成し、よりスムーズな運動を提供する
- 15の選択可能なマイクロステップ分解能：400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- 電源入れる時に「ジャンプ」しないソフトスタート
- 8つの選択可能なピーク電流：1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
- パルス入力周波数は200 KHzも達する, TTL互換及び光学的に絶縁された入力
- 自動アイドル電流減少
- 2相および4相モータに適用
- PUL / DIRモードをサポートする
- Over-voltage and over-current protections
モータ仕様
- 製造業者部品番号: 23HS45-3504S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 3Nm(425oz.in)
- 定格電流/フェーズ: 3.5A
- 電圧: 4.2V
- 電気抵抗: 1.2ohms
- インダクタンス: 5mH ± 20%(1KHz)
- フレームサイズ: 57 x 57mm
- 機体の長さ: 113mm
- 軸径: Φ10mm
- 軸長: 24mm
- D-カットの長さ: 20mm
- リードの数: 4
- リード長: 400mm
- 重量: 1.6kg
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
電力仕様
- 36V DC 11A 出力
- AC入力電圧範囲: 93~132V/176~264VAC
- 115V/230V ACスイッチで選択する
- 高効率で低コスト
- 内蔵ＤＣモータファン、強制空冷
- 低出力リップル、低騒音
- 過電流、過電圧、短絡及び過熱保護
- 215*115*50mm (L*W*H)
リソース
- モーターデータシート: 23HS45-3504S.pdf
- モータトルク曲線: 23HS45-3504S_Torque_Curve.pdf
- ドライバーマニュアル: DM542T.pdf
- 電源マニュアル: S-400-36.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| モータ仕様 | |
|---|---|
| ステップ角(°) | 1.8 / 1.8 |
| ボディー長さ(mm) | 113 |
| 保持トルク(Ncm) | 300 |
| 保持トルク(oz.in) | 424.8 |
| インダクタンス(mH) | 5 |
| リード長(mm) | 400 |
| モータのフランジサイズ | Nema 23 |
| リード数 | 4 |
| 電気抵抗(ohm) | 1.2 |
| 定格電流(A) | 3.5 |
| シャフト直径(mm) | 10 |
| 軸長(mm) | 24 |
| ステッパドライバ仕様 | |
| 駆動電圧(V) | 20 - 50 |
| 出力電流(A) | 1 - 4.2 |
| マイクロステップ(ステップ/回転) | 400 - 25600 |
| 最大パルス入力(kHZ) | 200 |
| パルス幅(μs) | 2.5 |
| 物理仕様 | |
| 重量(g) | 7500 |
-
