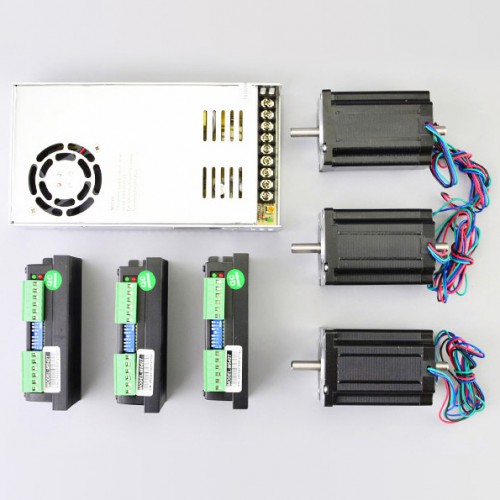

CNCセット含む物:
- 3 x Nema 17, 23, 24 ステッピングモーター用デジタルステッピングモータードライバ1.0-4.2A 20-50VDC
- 3 x Nema 23ステッピングモーター3Nm (425oz.in)
- 1 x 350W 36V 9.7A 115/230V スイッチング電源
ドライバ仕様
- 入力電圧 20-50VDC
- 反共振は最適トルクを提供し、中域不安定性をゼロにする
- 電源を入れると、モータ自動識別及びパラメータ自動設定により、異なるモータに最適な応答を提供する
- マルチステッピングは、低分解能のステップ入力がより高いマイクロステップ出力を生成し、よりスムーズな運動を提供する
- 15の選択可能なマイクロステップ分解能：400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- 電源入れる時に「ジャンプ」しないソフトスタート
- 8つの選択可能なピーク電流：1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
- パルス入力周波数は200 KHzも達する, TTL互換及び光学的に絶縁された入力
- 自動アイドル電流減少
- 2相および4相モータに適用
- PUL / DIRモードをサポートする
- Over-voltage and over-current protections
モータ仕様
- 製造業者部品番号: 23HS45-3504S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 3Nm(425oz.in)
- 定格電流/フェーズ: 3.5A
- 電圧: 4.2V
- 電気抵抗: 1.2ohms
- インダクタンス: 5mH ± 20%(1KHz)
- フレームサイズ: 57 x 57mm
- 機体の長さ: 113mm
- 軸径: Φ10mm
- 軸長: 24mm
- D-カットの長さ: 20mm
- リードの数: 4
- リード長: 400mm
- 重量: 1.6kg
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
電力仕様
- 36V DC 9.8A 出力
- AC入力電圧範囲: 93~132V/176~264VAC
- 115V/230V ACスイッチで選択する
- 高効率で低コスト
- 内蔵ＤＣモータファン、強制空冷
- 低出力リップル、低騒音
- 過電流、過電圧、短絡及び過熱保護
- 215*115*50mm (L*W*H)
リソース
- モーターデータシート: 23HS45-3504S.pdf
- モータトルク曲線: 23HS45-3504S_Torque_Curve.pdf
- ドライバーマニュアル: DM542T.pdf
- 電源マニュアル: S-350-36.pdf
