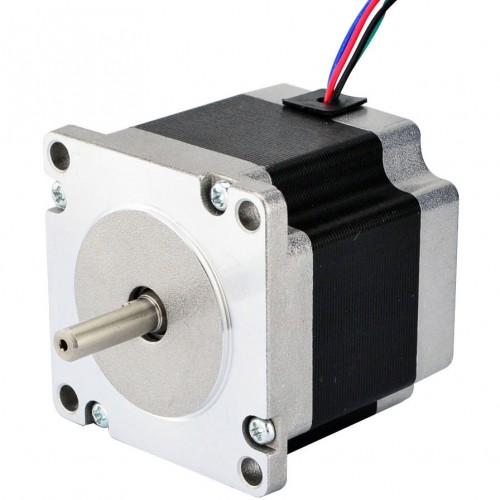

このバイポーラNema 23ステッピングモーターのステップ角は0.9degで、サイズは57x57x56mmです。 それは4本の線を持ち、各相は2.8Aを引き、保持トルクは1.26Nm（178.4oz.in）です。
電気仕様
- 製造業者部品番号: 23HM22-2804S
- モータータイプ: バイポーラステッパー
- ステップ角: 0.9 deg
- 保持トルク: 1.26Nm(178.4oz.in)
- 定格電流/フェーズ: 2.8A
- 電圧: 2.5V
- 電気抵抗: 0.9ohms
- インダクタンス: 4.5mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 57 x 57mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 56mm
- 軸形状: D-カット
- 軸径: Φ6.35mm
- 軸長: 21mm
- D-カットの長さ: 15mm
- リードの数: 4
- リード長: 500mm
- 重量: 700g
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 23HM22-2804S.pdf
- トルク曲線: 23HM22-2804S Torque Curve.pdf
- 商品ラベル
- 0.9度ステッピングモーター ,
- 2.8Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
