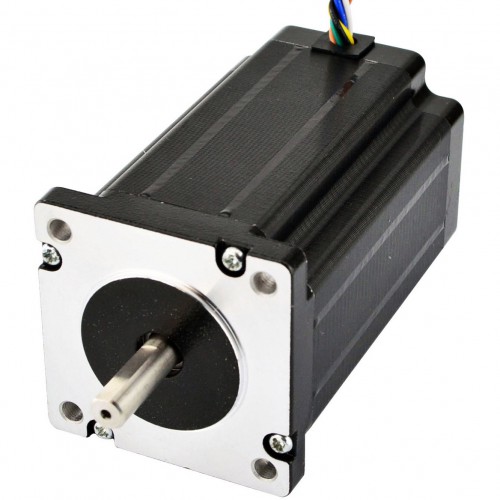

このnema 24ステッピングモーターのステップ角は1.8°で、サイズは60x60x80mmです。 ユニポーラまたはバイポーラ（シリアル）またはバイポーラ（パラレル）の3つ接続オプションを備えた8本のワイヤがあり、必要なタイプを自由に選択できます。 ホールディングトルクはユニポーラ接続で2.2Nm（312oz.in）、バイポーラ接続で3.1Nm（439oz.in）に達します。 後部シャフトは、エンコーダ、ハンドホイールまたはイコールを取り付けることができます。
電気仕様
- 製造業者部品番号: 24HS34-3008D
- モータータイプ: Unipolar/Bipolar
- ステップ角: 1.8 度
- 保持トルク（バイポーラ）: 3.1Nm(439oz.in)
- 保持トルク（ユニポーラ）: 2.2Nm(312oz.in)
- Rated Current(Bipolar Serial): 2.1A
- Rated Current(Bipolar Parallel): 4.2A
- Rated Current(Unipolar): 3.0A
- 電気抵抗（バイポーラシリアル）: 2.6ohms
- 電気抵抗（バイポーラ並列）: 0.65ohms
- 電気抵抗（ユニポーラ）: 1.3ohms
- インダクタンス（バイポーラ・シリアル）: 12.8mH ± 20%(1KHz)
- インダクタンス（バイポーラ並列）: 3.2mH ± 20%(1KHz)
- インダクタンス（ユニポーラ）: 3.2mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 60 x 60mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 88mm
- 軸形状: D-カット
- 軸径: Φ8mm
- 前軸の長さ: 24mm
- 後軸長さ: 15mm
- D-カットの長さ: 20mm
- リードの数: 8
- リード長: 600mm
- 重量: 1.4kg
接続
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
RED
|
YEL
|
BLK
|
BLU
|
WHT
|
PUR
|
GRN
|
BRN
|
リソース
- 完全なデータシート: 24HS34-3008D.pdf
