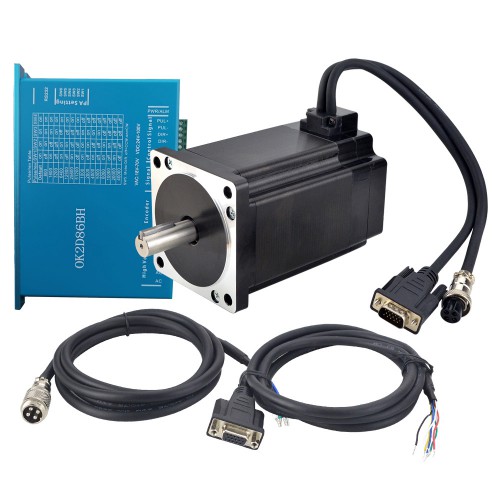

このCNCキットには含まれるもの:
-
- 1 x クローズドループステッピングドライバー 0~6A 24~100VDC OK2D86BH Nema 34 ステッピングモーター用
- 1 x E シリーズ Nema 34 閉ループ ステッピング モーター 9 Nm (1274.76oz.in) エンコーダー 1000CPR
- 1 x 1.7 m (67 インチ) 長エンコーダ延長ケーブル 閉ループステッピングドライバー用
- 1 x RV-4 AWG18 1.7 m (67 インチ) 長モーター延長ケーブル GX16 航空プラグ付き
モーター仕様
- 部品番号: 34HE46-6004D-E1000
- 相数: 2
- 保持トルク: 9.0 Nm(1274.76oz.in)
- 定格電流/相: 6.0 A
- 位相抵抗: 0.62 ohms± 10%
- 相インダクタンス: 6.3 mH ± 20%(1KHz)
- フレームサイズ: 86 x 86 mm
- モーター長さ: 117 mm
- シャフト径: Φ14 mm
- シャフトの長さ: 37 mm
- キー溝軸の長さ: 25 mm
- リードの長さ: 300 mm
エンコーダ仕様
- 駆動電圧: 5V
- 出力電流: 55mA
- 解像度: 1000cpr
- 出力信号: 2 チャンネル
- 穴径: Φ8mm
- 出力周波数: ≤1MHz
- 動作速度: ≤5000rpm
ドライバー仕様
- 型式:OK2D86BH
- 供給電圧: 24 ~ 100 VDC, 18-70 VAC
- 出力電流: 最大 6.0 A ピーク (負荷に応じる)
- パルス入力周波数: 300 kHz
- 動作温度: 0 ~ 60°C
- 動作湿度 40 ~ 90%RH
- 重量:約567g
- 寸法: 149 x 53x 96 mm.
- 新型32ビットモーター制御専用デュアルコアDSPチップを採用します;
- 静的電流と動的電流比は自動設定可能です;
- 高度なベクトル電流、速度、位置閉ループ制御アルゴリズムを採用します;
接続
PIN
|
1
|
2
|
3
|
4
|
色
|
白
|
緑
|
青
|
黒
|
モーター
|
A+
|
A-
|
B+
|
B-
|
PIN
|
2
|
3
|
1
|
13
|
11
|
12
|
色
|
赤
|
白
|
黒
|
青
|
黄
|
緑
|
エンコーダ
|
VCC
|
EGND
|
EA+
|
EA-
|
EB+
|
EB-
|
リソース
- モーターのデータシート: 34HE46-6004D-E1000.pdf
- モータートルク曲線: 34HE46-6004D-E1000_Torque_Curve.pdf
- ドライバーマニュアル: OK2D86BH manual.pdf (Driver PDF)
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
CNC Kit Specification | |
---|---|
シングルシャフト/デュアルシャフト | Single Axis |
オープンループ/クローズドループ | Closed-loop |
モータ仕様 | |
保持トルク(Ncm) | 900 |
保持トルク(oz.in) | 1274.76 |
インダクタンス(mH) | 6.3 |
リード長(mm) | 300 |
リード数 | 4 |
電気抵抗(ohm) | 0.62 |
定格電流(A) | 6.0 |
シャフト直径(mm) | 14 |
軸長(mm) | 37 |
ステップ角(°) | 1.8 |
エンコーダ仕様 | |
出力電流(mA) | 55 |
出力周波数(MHz) | ≤1MHz |
出力信号 | 2 Channels |
解像度(cpr) | 1000 |
回転数(rpm) | ≤5000rpm |
